导读：
本文深入解析可控硅的核心组成部分，包括其基本结构、工作原理及典型应用场景，帮助读者全面了解这一关键电子元件的内部构造与功能实现。

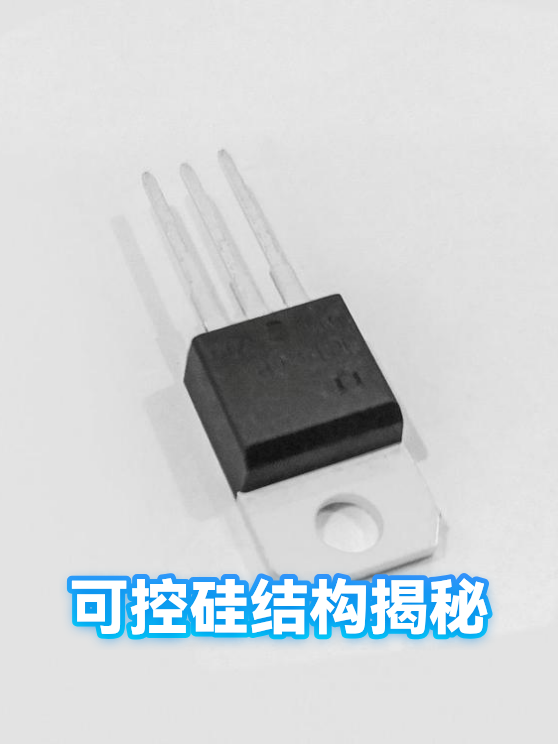

一、可控硅的基本构造
可控硅像电子世界的精密开关，主要由三大核心部件组成：
- 四层半导体叠层：PNPN结构形成双稳态特性，如同搭建了电子"跷跷板"
- 阳极与阴极：分别承担电流入口与出口角色，类似水龙头的进水管和出水管
- 控制极（门极）：这个"开关按钮"仅需微小电流就能触发整个器件导通
二、工作原理的精妙设计
可控硅的智能之处在于其独特的触发机制：
- 初始状态：阳极-阴极间如同拉起吊桥，电流无法通过
- 触发瞬间：门极注入毫安级电流，相当于按下"多米诺骨牌"的启动键
- 维持导通：一旦触发，即使撤除门极信号，电流仍持续流通，直到主电路断开
三、现代应用的灵活变身
从家用调光器到工业电机控制，可控硅通过结构优化衍生出多种形态：
- 单向型：像单行道，只允许电流单向流动，适合直流电路
- 双向型：升级为"双车道"，交流电正负半周都能导通
- 光控型：用光线代替电信号触发，实现完全电气隔离的安全控制
