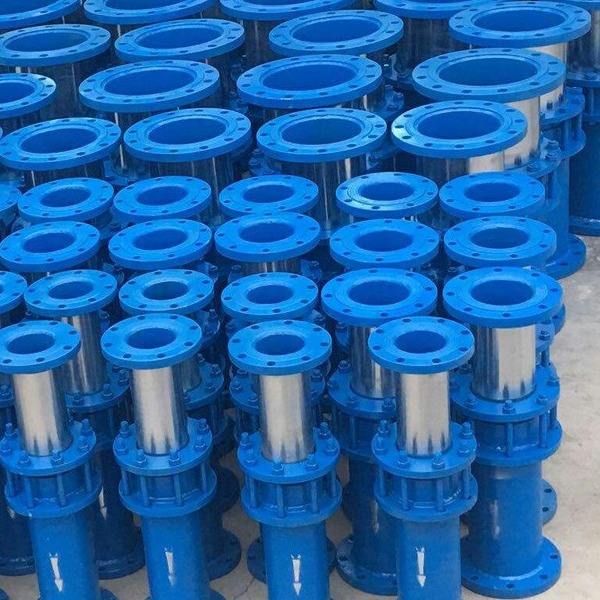

直埋保温套筒补偿器规格和型号

直埋保温套筒补偿器是一种广泛应用于供热管网、石油化工、电力等领域的管道补偿设备，主要用于吸收管道因热胀冷缩产生的位移，同时具备保温功能以减少热能损失。其核心结构由套筒、密封材料、导向装置和保温层组成，通过内外套筒的相对滑动实现轴向位移补偿，而保温层则采用聚氨酯、玻璃棉等高效隔热材料，确保管道输送介质温度稳定。

一、主要规格参数

直埋保温套筒补偿器的规格通常由以下关键参数定义：

1. 公称直径（DN）：常见范围为DN50-DN1200，对应管道通径50mm至1200mm，部分特殊型号可扩展至DN2000。例如1688平台展示的型号中，DN300-DN600为供热管网常用规格。

2. 工作压力（PN）：标准压力等级分为0.6MPa、1.0MPa、1.6MPa、2.5MPa四个级别，其中1.6MPa以下适用于大多数市政供热工程，2.5MPa以上多用于高压蒸汽管道。

3. 补偿量（ΔL）：轴向补偿能力通常为50-300mm，如百度百科提到的波纹补偿器补偿量可达150mm，而套筒式设计通过加长滑动行程可实现更大位移吸收。

4. 适用温度：根据密封材料差异分为-20~150（橡胶密封）和-40~450（石墨密封），高温型需配合耐热合金钢套筒。

二、主流型号分类

根据结构设计和应用场景，直埋保温套筒补偿器主要分为以下型号系列：

1. 标准直埋型（ZMWB）

• 特点：内置保温层厚度30-50mm，外壳采用聚乙烯外护管，适用于城镇集中供热直埋管道。例如1688商家标注的"DN500-ZMWB-1.6"型号，表示公称直径500mm、工作压力1.6MPa的标准直埋补偿器。

• 技术参数：

• 疲劳寿命：≥2000次（GB/T 12777标准）

• 滑动摩擦系数：≤0.1（石墨润滑条件下）

• 保温热损失：≤25W/m²（聚氨酯发泡层）

2. 大补偿量加强型（ZMWB-Q）

• 特点：通过双套筒结构和加强型导向装置，补偿量可达常规型号的1.5倍。1688商品页中"DN800-ZMWB-Q-2.5"即为此类，适用于长距离输送管道的地形沉降补偿。

• 关键技术：

• 多层密封系统：采用PTFE+石墨复合密封环

• 防脱结构：内置机械式限位装置

• 轴向刚度：≤20N/mm（确保低阻力滑动）

3. 耐腐蚀型（ZMWB-F）

• 特点：套筒内壁喷涂316L不锈钢或镍基合金涂层，适用于化工、海水淡化等腐蚀性介质环境。部分型号在1688平台标注"HF"后缀，表示氢氟酸环境专用设计。

• 防腐指标：

• 盐雾试验：≥1000小时（GB/T 10125标准）

• 酸碱耐受：pH值2-12范围内密封性能稳定

4. 高温高压型（ZMWB-G）

• 特点：采用铬钼钢材质和金属缠绕垫片，工作温度可达550，压力等级4.0MPa。主要应用于电站锅炉、炼油装置等工业场景。

三、选型技术要点

选择直埋保温套筒补偿器时需综合考虑以下因素：

1. 管道系统参数

• 介质温度波动范围：决定密封材料选择

• 最高工作压力：需留20%安全余量

• 安装空间限制：影响补偿器总长度设计

2. 环境条件

• 土壤腐蚀性：滨海地区需选防腐型

• 地下水位：高水位环境要求加强外防腐

• 地震烈度：7度以上地区需配置防震支架

3. 特殊功能需求

• 是否需要在线维护功能（如带注脂嘴设计）

• 预拉伸/压缩安装要求（补偿器出厂前预调整）

• 监测接口（如设置位移传感器安装座）

四、安装维护规范

1. 安装技术要求

• 必须保证管道与补偿器同轴度偏差≤1%DN

• 导向支架间距按公式L=1.7√(EI/PA)计算（E为弹性模量，I为惯性矩）

• 冷紧安装时需预留50%补偿量的预压缩空间

2. 维护周期

• 常规检查：每年供热季前后各一次

• 密封性能测试：通过注脂压力变化判断

• 保温层修复：当表面温度超过环境温度15时需检修

3. 常见故障处理

• 泄漏：优先采用带压堵漏技术临时处理

• 卡涩：清除导向槽杂质并补充润滑脂

• 保温失效：开挖后采用现场发泡修补

五、行业发展趋势

当前直埋保温套筒补偿器技术正朝着智能化、高性能方向发展：

• 智能监测型：集成温度、位移传感器，实时传输运行数据至监控中心

• 自调节密封：采用形状记忆合金密封环，自动补偿磨损间隙

• 复合保温结构：气凝胶+真空绝热板的组合使热损失降低至10W/m²以下

通过合理选型和规范使用，直埋保温套筒补偿器可有效保障管道系统20年以上的安全运行周期。用户在采购时除关注型号参数外，更应重视厂商的工程案例经验和第三方检测报告，确保产品在实际工况下的可靠性。

‍
