叶片与塔筒平衡吊梁吊装应用

风电行业：叶片与塔筒吊装 —— 应对 “超长、高重心、易倾斜” 痛点​

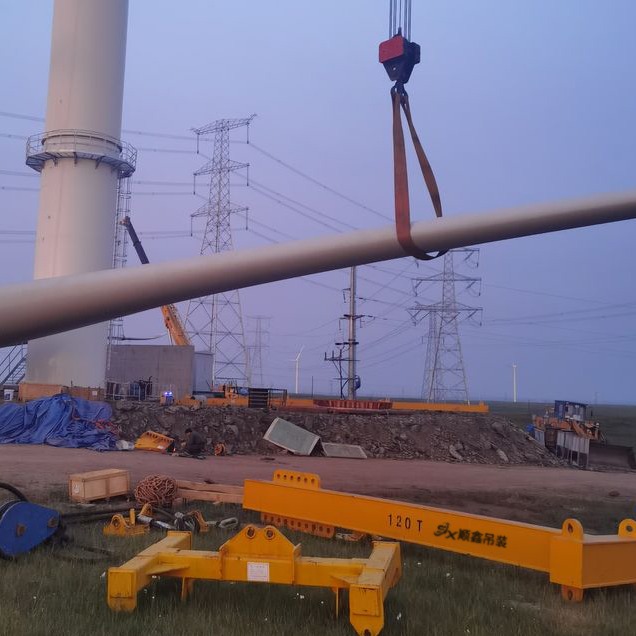

风电叶片吊装（长度 60-100 米，刚度低、易弯曲）​

设备特性与痛点：叶片材质为玻璃纤维复合材料，表面易刮伤，且长度超 70 米后自身刚度不足，单点或两点吊装易产生 “中部弯曲变形”（弯曲量超 50mm 即报废）；吊装时受风力影响，叶片易晃动，产生水平分力，导致吊索拉扯叶片边缘。​

平衡吊梁适配方案：采用 “桁架式支撑平衡梁 + 柔性吊点”，梁体长度与叶片吊点间距匹配（通常 30-50 米），吊点处加装橡胶缓冲垫（厚度 10-15mm）。​

具体作用落地：​

分散载荷防变形：通过 2-3 个吊点将起重机的单点拉力转化为 “均匀支撑力”，叶片弯曲量控制在 10mm 以内，避免复合材料层间开裂；​

承受水平分力：桁架式梁体刚度高，可抵消风力导致的水平晃动分力（水平分力承载能力达额定载荷的 30%），防止吊索对叶片边缘的剪切损伤；​

缩短吊索长度：平衡梁可将吊索与叶片的夹角从 30 提升至 60，吊索长度缩短 40%，避免吊索过长导致的叶片大幅摆动。​

风电塔筒吊装（高度 20-40 米，直径 3-5 米，重心易偏移）​

设备特性与痛点：塔筒为薄壁钢制结构（壁厚 15-30mm），吊装时若重心与吊点偏差超 50mm，易产生 “倾斜水平力”，导致塔筒内壁焊缝开裂；且塔筒顶部法兰为精密连接面，怕吊索直接挤压擦伤。​

平衡吊梁适配方案：采用 “液压自调式环形平衡梁”，梁体为环形结构（直径与塔筒匹配），配备 3-4 个可远程调节的液压吊点，吊点处加装尼龙保护套。​

具体作用落地：​

动态找平防倾斜：吊装过程中，液压系统实时检测塔筒水平度（精度 ±2mm），若因重心偏移出现倾斜，油缸可在 10 秒内微调吊点高度，抵消倾斜产生的水平分力，避免塔筒焊缝受额外弯矩；​

保护精密部件：环形梁的吊点不直接接触塔筒法兰，而是通过尼龙套传递载荷，避免吊索对法兰密封面的擦伤（密封面划伤超 0.1mm 即需重新加工，成本超 10 万元）；​

降低滑车高度：平衡梁集成了吊点调节功能，无需额外增加滑车组，滑车吊装高度从 15 米降至 8 米，适配风电场地 “高空作业空间有限” 的场景。​
