环氧树脂二次加工后如何处理表面

环氧树脂二次加工后表面处理方法

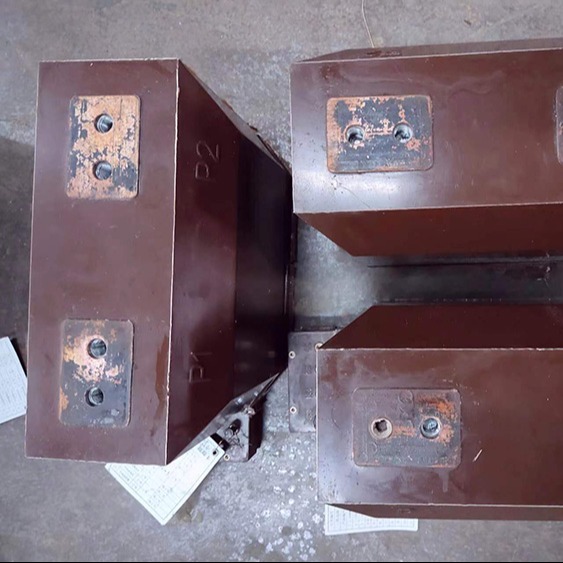

环氧树脂二次加工后的表面处理需根据加工方式和材料特性选择针对性方案，以下是专业处理流程及注意事项：

1. ‌机械加工后处理‌

粗磨修复‌：

使用80-120目砂纸去除毛刺和划痕，逐步过渡到400目细磨‌

含金属填料的树脂需控制打磨压力，避免填料暴露导致色差

精抛处理‌：

2000目以上羊毛轮配合钻石研磨膏抛光，转速控制在800-3000rpm‌

透明树脂需低速抛光（<1000rpm）防止热损伤

2. ‌表面清洁与活化‌

溶剂清洗‌：

丙酮或无水酒精（99%）擦拭去除粉尘，含油污区域需中性清洁剂预处理‌

喷砂活化‌：

80-120目氧化铝喷砂可提升表面粗糙度，增强后续涂层附着力

3. ‌缺陷修复与增强‌

局部修补‌：

小面积划痕用同色环氧树脂+石英粉填补，固化后打磨平整‌

裂缝需开V型槽后填充环氧砂浆‌

封闭处理‌：

涂刷环氧底漆（配比A=4:1）封闭孔隙，理论涂布率4-6/kg‌

4. ‌特殊效果处理‌

镜面效果‌：

3000目抛光后涂覆UV保护层，反射率可达90%

金属质感‌：

电解抛光（12-24V）可强化金属填料的光泽度

5. ‌维护与防护‌

定期保养‌：

每3-6个月打蜡（专用地坪蜡）可提升耐磨性30%‌

环境控制‌：

保持湿度<70%，避免强酸强碱接触‌

通过上述方法可有效修复二次加工后的表面缺陷，具体工艺需根据材料类型和加工损伤程度调整。
