人防电气套管详解与施工要点

一、什么是人防电气套管？

人防电气套管是指在人防工程的围护结构（如墙体、顶板）上预埋的，专门用于穿越电气管线（电缆、电线）的管道。它的核心作用不仅仅是保护管线，更重要的是确保人防工程的防护密闭性能。

它与普通建筑套管的根本区别在于：它必须满足战时防冲击波、防毒剂、防放射性尘埃等要求。

二、核心功能与要求

防护密闭性（最核心）：在战时，当冲击波或毒剂来临时，套管及其封堵措施必须能有效隔绝内外，保证人防内部空间的安全。

预留预埋：必须在浇筑混凝土结构时一次性预埋到位，后期开洞会严重破坏结构的防护能力和整体性，是绝对不允许的。

强度要求：套管本身及其在混凝土中的锚固必须有足够的强度，能承受预设的冲击波压力。

材质要求：通常采用壁厚≥3mm的热镀锌钢管或不锈钢管，保证其坚固性和耐腐蚀性。

三、主要类型

人防电气套管主要分为以下两种基本类型，它们用于不同的部位和情况：

1. 普通密闭套管（B型）

应用场景：主要用于人防内部非防护区与防护区之间的隔墙，或者穿越人防工程内部的墙体。这些部位不直接承受冲击波荷载，但需要保证气密性（防毒剂）。

结构特点：

就是一根厚壁钢管。

套管中间焊接一道密闭肋（一个圆环钢板）。密闭肋的作用是防止毒气沿着套管与混凝土之间的缝隙渗透。

套管两端平时用丝堵封堵，战时根据需要穿线后再进行密闭封堵。

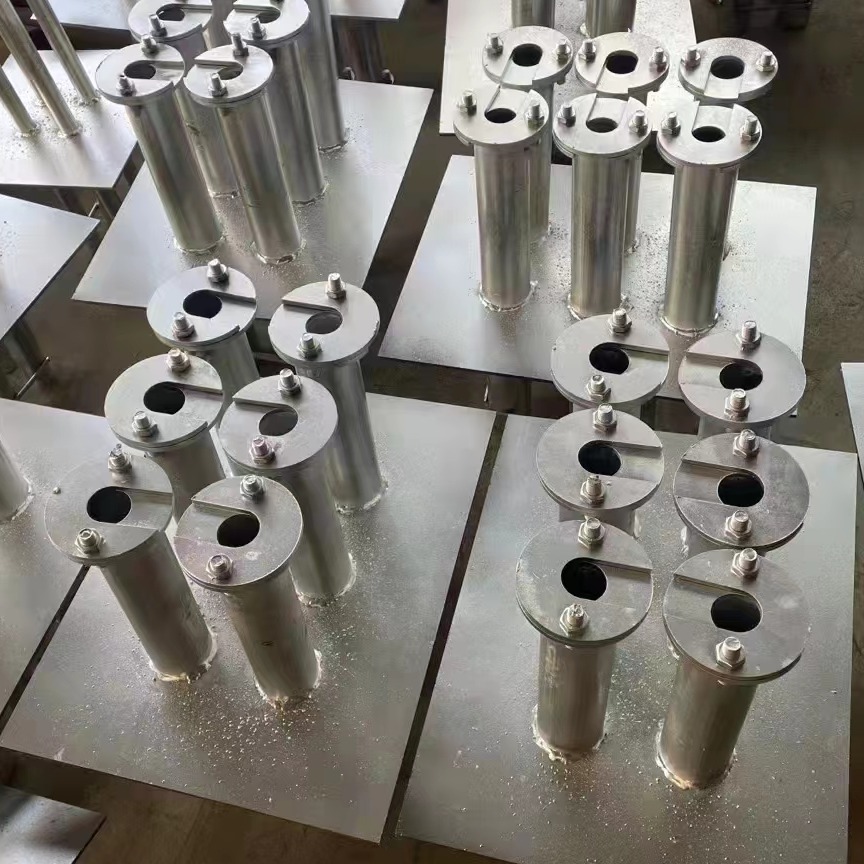

2. 防护密闭套管（A型 / C型）

应用场景：用于人防工程外部与非人防区、以及穿越人防工程临空墙、防护密闭隔墙、外墙等关键部位。这些部位战时直接承受冲击波压力。

结构特点：

在普通密闭套管的基础上，在一端或两端焊接防护抗力片（一个更厚、更坚固的法兰盘）。

抗力片的作用是将冲击波荷载有效地传递到混凝土结构上，确保套管不会被“吹跑”。

根据抗力片的数量分为A型（一端有抗力片）和C型（两端有抗力片）。

四、关键施工与安装要点

精准定位：在钢筋绑扎完成后、混凝土浇筑前，必须根据图纸精确固定套管的位置和标高，误差需严格控制。

可靠固定：套管必须与主体结构钢筋牢固焊接（特别是密闭肋、抗力片要与钢筋焊牢），防止在浇筑混凝土时发生位移或变形。

出墙长度：套管两端应出墙完成面一定长度（通常3-5cm）。

内壁处理：套管内外壁需做防腐处理（如热镀锌），内壁口需打磨光滑，防止穿线时划伤电缆。

临时封堵：安装完成后，套管两端必须用塑料护口或专用盖帽进行临时封堵，防止混凝土、杂物进入堵塞管道。

五、关键的“战时密闭封堵”

预埋套管只是第一步，战时真正的密闭性靠的是后期的封堵。当所有电缆穿线完成后，必须对套管内的空隙进行严密封堵。常用方法有：

密闭填料函/模块：一种专用的防火、防爆、密封材料，像腻子一样填充到电缆与套管之间的缝隙中，压实抹平。

防护盖板：对于暂时不用的备用套管，直接用钢板焊接封死，达到完全密闭。

六、常见错误与注意事项

错误：用PVC管或薄壁钢管代替厚壁镀锌钢管。

错误：后期在人防墙体上私自开洞、凿洞。

错误：套管预埋位置错误或遗漏，导致后期线路无法敷设。

错误：多条电缆杂乱地从一个套管穿过，正确的做法是电缆之间保持间距，并用专用密封材料分层封堵。

注意：穿越人防围护结构的电缆线路，应在两侧设置单独的防护密闭盒，以便于战时安装和检修。

总结

人防电气套管是人防工程“平战结合”理念的关键体现。平时它是不起眼的预埋管，但战时会成为保障工程内部生命和设备安全的重要屏障。其设计、选型和施工必须严格遵守国家规范（如《人民防空工程施工及验收规范》GB 50134、《人民防空工程设计规范》GB 50225等），容不得半点马虎。
