金属缠绕垫ABCD型的核心区别

金属缠绕垫片根据‌是否带内外环‌分为A、B、C、D四种类型，其设计差异直接影响适用场景和密封性能‌。

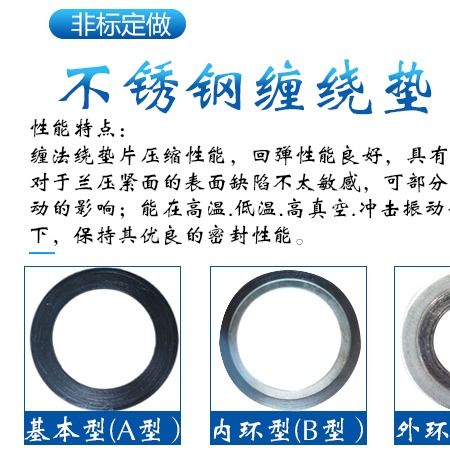

1. ‌A型（基本型）‌

结构‌：仅由金属带（如304/316不锈钢）与非金属填充带（如石墨、PTFE）螺旋缠绕而成，无内外环‌。

适用法兰‌：榫槽面（TG）法兰，要求密封面光洁度较高‌。

特点‌：

适用于中低压（≤6.3MPa）静态密封。

对法兰螺栓紧固力均匀性要求高‌。

2. ‌B型（内环型）‌

结构‌：在A型基础上增加‌内环‌（通常与金属带同材质），用于增强抗压能力‌。

适用法兰‌：凸面法兰（MFM）‌。

特点‌：

内环防止垫片散圈，适用于振动或压力波动工况‌。

典型应用：石油化工泵阀密封‌。

3. ‌C型（外环型）‌

结构‌：在A型基础上增加‌外环‌，用于定位和防止过度压缩‌。

适用法兰‌：平面法兰（RF），但压力需≤6.3MPa‌。

特点‌：

外环提升安装精度，延长垫片寿命‌。

适用于温度周期性变化的工况‌。

4. ‌D型（内外环型）‌

结构‌：同时包含‌内环和外环‌，综合B型和C型优势‌。

适用法兰‌：平面法兰（RF），尤其高压（10~30MPa）或高振动环境‌。

特点‌：

内外环协同增强稳定性，适用于石化、核电等关键设备‌。

典型型号如D2222（外环304+内环304+石墨填充）‌。

型号代号解析

金属缠绕垫的4位数字型号分别代表：

第一位‌：外环材质（0=无，1=低碳钢，2=304不锈钢）‌。

第二位‌：金属带材质（2=304，3=316，4=316L）‌。

第三位‌：填充材料（1=特制石棉，2=石墨，3=PTFE）‌。

第四位‌：内环材质（0=无，1=低碳钢，2=304）‌。

选型建议

低压静态密封‌：优先选A型（榫槽面）或C型（平面法兰）‌。

高压/振动环境‌：必须选D型（内外环）‌。

腐蚀性介质‌：需匹配金属带和填充材料（如316L+PTFE）‌。
