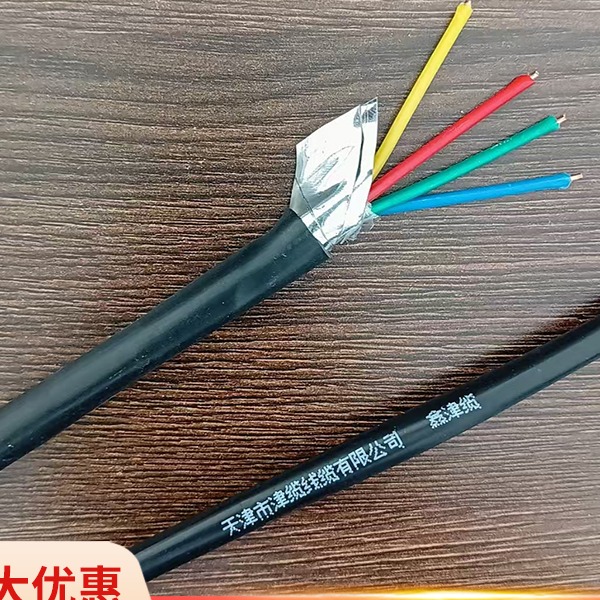

铠装控制电缆是否需要额外接地

是的，铠装控制电缆必须进行可靠接地，这不仅是电气安全规范的要求，也是保障系统稳定运行和人身安全的关键措施。

一、为什么铠装控制电缆需要接地？

防止感应电压伤人

当电缆附近有高压线路或大电流设备时，金属铠装层会因电磁感应产生感应电压。如果不接地，人员接触电缆外皮时可能触电。

提供故障电流通路

若电缆内部绝缘损坏导致导体与铠装层短路（即“碰壳”故障），接地可使故障电流迅速流入大地，触发保护装置（如断路器、漏电保护器）动作，切断电源。

增强电磁屏蔽效果

接地后的金属铠装层可作为有效的电磁屏蔽层，减少外部电磁干扰（EMI）对控制信号的影响，提高信号传输的稳定性。

泄放静电

在干燥或高速移动环境中，电缆表面积聚静电，接地可及时泄放静电，防止放电火花引发危险（尤其在易燃易爆环境附近）。

二、铠装层如何接地？（接地方式）

根据系统要求和环境条件，常见接地方式有：

接地方式 说明 适用场景

两端接地 电缆两端的铠装层均与接地网连接

长距离电缆（>100m）

强电磁干扰环境（如变频器、大电机附近）

要求高抗干扰性能的控制系统 |

| 单端接地 | 仅在一端（通常为控制柜或PLC侧）接地，另一端悬空并做好绝缘处理 |

短距离电缆（<50m）

避免地环路干扰（不同接地点电位差引起电流）

对信号精度要求高的模拟量传输 |

️ 注意：不得“不接地”或“虚接地”，否则失去保护作用。

三、接地操作要点

使用专用接地夹或接地端子连接铠装层。

接地线应采用黄绿双色铜导线，截面积一般不小于6 mm²（依据GB 50217《电力工程电缆设计标准》）。

接地电阻应符合系统要求，通常≤4Ω。

接头处铠装连续性必须恢复，并可靠接地。

在防爆区域，接地需符合防爆电气设备接地规范。

四、不接地的危害

风险 后果

电击危险 感应电压可达几十伏以上，危及维修人员

控制信号干扰 导致PLC误动作、仪表读数跳动

故障无法切除 碰壳故障持续存在，可能引发火灾

静电放电 在易燃环境中可能引发爆炸

总结：

铠装控制电缆必须接地！

它是实现人身安全、设备保护、抗干扰和系统可靠性的重要环节。

接地是强制性安全措施，不是可选项。

应根据敷设长度、环境干扰和系统要求选择“单端”或“两端”接地。

接地必须牢固、连续、低阻抗，并定期检查维护。

提示：在工程验收中，铠装接地是否合格是电缆安装质量的重要检查项。
