真空清扫系统的施工和验收标准

真空清扫系统的施工与验收需严格遵循行业规范与工艺标准，确保系统高效、安全运行。以下结合工程实践与国家标准（如 GB 50235-2010、GB 50058-2014），从施工要点、验收指标及行业特殊要求三方面展开说明：

一、施工标准：从管路到设备的精细化把控

（一）管路系统施工

密封性控制

采用气泡法或氦气检测法进行气密性测试：管路充压至设计压力的 1.1 倍（如设计负压 8kPa 时，测试压力需达 8.8kPa），用肥皂水涂抹接口，无气泡为合格。

水平管坡度严格控制在 1-3%，并在最低点设排污阀，防止粉尘沉积。

防爆区域管路需全程接地，接地电阻≤10Ω，采用铜编织带跨接法兰接口，确保静电泄放。

材质与安装规范

食品行业优先选用316L 卫生级不锈钢，内壁粗糙度 Ra≤0.8μm，避免积尘；制药行业需符合 GMP 标准，管道焊缝需经酸洗钝化处理。

弯头曲率半径≥3 倍管径（如 DN100 管需≥300mm），减少气流冲击；三通采用 Y 型设计，避免 T 型三通的粉尘滞留。

（二）设备安装要求

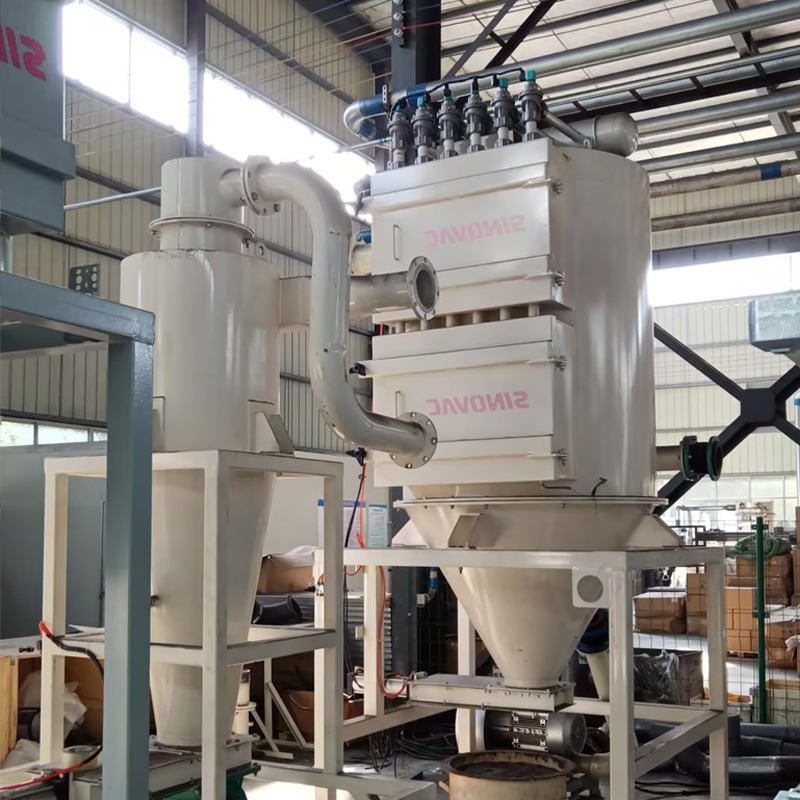

真空机组与过滤装置

真空泵基础需做减震处理，水平度偏差≤0.1mm/m；防爆区域电机需选用 Ex d IIB T4 级，接线盒密封胶圈需完整无老化。

脉冲反吹系统的喷吹压力需达 0.4-0.6MPa，喷吹管与滤筒间距≤150mm，确保清灰效果。

控制系统与安全装置

PLC 控制柜需具备故障自诊断功能，如真空度异常时自动切换备用机组；防爆区域仪表需通过 ATEX 认证，信号线穿镀锌钢管并密封。

易燃易爆场景需安装泄爆片（泄爆压力≥0.1MPa），泄爆方向避开人员通道；料仓设破拱装置，防止粉尘搭桥。

二、验收标准：多维度性能验证与合规性检查

（一）性能验收

核心参数测试

真空度与风量：系统负压偏差≤±5%（如设计值 8kPa 时，实测需在 7.6-8.4kPa 之间）；总风量通过风速仪测量，单点吸尘口风速≥15m/s。

过滤效率：采用CCZ-1000 粉尘检测仪检测排放浓度，食品行业需≤1mg/m³，普通工业≤10mg/m³；HEPA 过滤器需通过 PAO 检漏测试，泄漏率≤0.01%。

清洁效果评估

表面残留检测：用白手套擦拭设备表面，无可见粉尘；地面尘埃残留≤5g/m²（食品行业≤0.1g/m²）。

覆盖性验证：在吸尘口释放荧光示踪剂，通过紫外线灯检查管路末端，确保无清洁盲区。

（二）安全与合规验收

防爆与接地

电气设备防爆标志与区域等级匹配（如 21 区粉尘环境需 Ex tb IIIC T130），接地系统经4Ω 接地电阻测试仪检测合格。

管路防静电测试：用兆欧表测量跨接电阻，相邻法兰间电阻≤0.03Ω。

环保与行业认证

排放气体需符合《大气污染物综合排放标准》（GB 16297），颗粒物浓度≤20mg/m³；食品行业需提供微生物检测报告，菌落总数≤100CFU/m³。

制药行业需通过 GMP 认证，验证文件包括 IQ（安装确认）、OQ（运行确认）、PQ（性能确认），记录保存至少 10 年。

（三）特殊行业附加标准

食品行业

设备接触食品区域需通过 FDA 认证，定期用食品级消毒剂（如过氧化氢）消毒，记录消毒时间与浓度。

过滤系统需配置双层 HEPA 滤网，防止过敏原扩散；集尘桶采用快拆设计，卸料时无粉尘外溢。

制药行业

净化车间需达到 ISO 14644-1 Class 7 级标准，尘埃粒子（≥0.5μm）≤352000 个 /m³；自净时间≤15 分钟（静态条件下）。

控制系统需支持电子签名与数据追溯，操作记录不可篡改，符合 21 CFR Part 11 要求。

三、验收流程与常见问题处理

分阶段验收

空态验收：检查设备安装完整性与管路密封性，记录初始参数。

静态验收：空载运行 30 分钟，监测电机温升（≤40）、噪音（≤85dB）等指标。

动态验收：模拟生产负荷，连续运行 8 小时，验证系统稳定性与清洁效果。

典型故障排查

吸力不足：检查管路漏点（重点弯头与法兰）、滤芯压差（正常≤1.5kPa），必要时更换滤筒。

脉冲清灰失效：测试喷吹压力与频率，调整喷吹管角度；粘性粉尘需改用 PTFE 覆膜滤料。

四、文件与维护要求

竣工资料

需提交第三方检测报告（如气密性测试、防爆认证）、设备合格证、操作手册及应急预案。

食品行业需附FSSC 22000 认证文件，制药行业需包含 GMP 验证记录。

运维规范

定期更换易损件：滤芯每 6-12 个月更换（根据粉尘特性），脉冲阀膜片每年检查；食品行业滤筒需每月消毒。

建立预防性维护计划，每季度检测接地电阻、每年校准粉尘检测仪，确保系统长期可靠运行。
