声学成像仪在电力设备检测中的应用有哪些

声学成像仪在电力设备检测中的应用案例广泛覆盖变电、输电、配电等多个环节，具体案例如下：

一、变电站设备检测

1. 局部放电定位

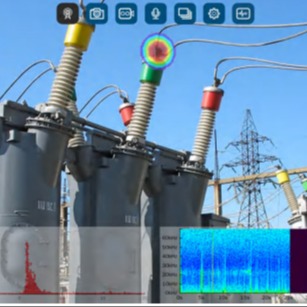

   在新疆某无人值守变电站中，声学成像仪通过捕捉局部放电特征频率，实时定位变压器异常放电点，使检修时间缩短60%，避免百万元级损失。安徽电科院在220kV刘村变电站应用声学成像仪，对变压器、组合电器等设备进行快速扫描，将整站巡视时间压缩至20分钟内。

2. 高压设备异响诊断

   福建某500kV变电站使用声学成像仪检测电抗器、绝缘子等设备的局部放电，替代传统逐点扫描方式，实现大面积快速排查，精准定位放电点。湖北送变电公司通过无人机搭载声学成像仪，检测500千伏输电线路杆塔绝缘子异响，结合声纹数据库匹配故障特征，提前发现雨后设备异常。

二、输电线路巡检

1. 绝缘子缺陷识别

   武汉经开区供电公司利用声学成像仪扫描10千伏枫川线，发现绝缘子顶部捆扎线放电导致导线破皮，及时消除隐患。南宁供电局武鸣分局通过声波成像仪快速定位架空线路绝缘端子局部放电，单次巡检发现9处隐患。

2. 线路环境异常监测

   声学成像仪可检测输电线路周边机械施工振动、树木触碰导线等异响，例如安徽某220kV线路通过声纹分析识别出导线舞动引发的异常振动，提前预警线路风险。

三、配电设备排查

1. 开关柜局放检测

   在浙江某工业园区，声学成像仪对10kV开关柜进行带电检测，通过热力图显示局放位置，发现多台开关柜触头接触不良问题，避免设备过热引发停电。

2. 电缆接头故障定位

   某城市地下电缆隧道中，声学成像仪通过声波反射定位电缆接头放电点，结合GIS系统生成三维故障地图，指导精准维修。

四、特殊场景应用

1. 特高压设备监测

   安徽电科院在±1100kV古泉换流站部署声学成像仪，实时监测换流变压器油浸式电抗器的局部放电，填补特高压设备声纹监测技术空白。

2. 无人机协同巡检

   国网湖北送变电公司采用“无人机+声学成像仪”组合，对500千伏木孝线进行高空检测，通过多光谱成像识别绝缘子表面裂纹，解决人工登塔检测风险。

技术优势体现

• 效率提升：传统人工听诊需数小时完成的单台设备检测，声学成像仪可缩短至几分钟。

• 精准度：144通道麦克风阵列实现±1方向分辨率，定位误差小于0.5米。

• 安全性：非接触式检测避免人员触电风险，支持带电作业。

这些案例表明，声学成像仪正从辅助工具发展为电力设备智能运维的核心装备，推动巡检模式向“预测性维护”转型。
