如何利用示波器测量信号的上升时间分析

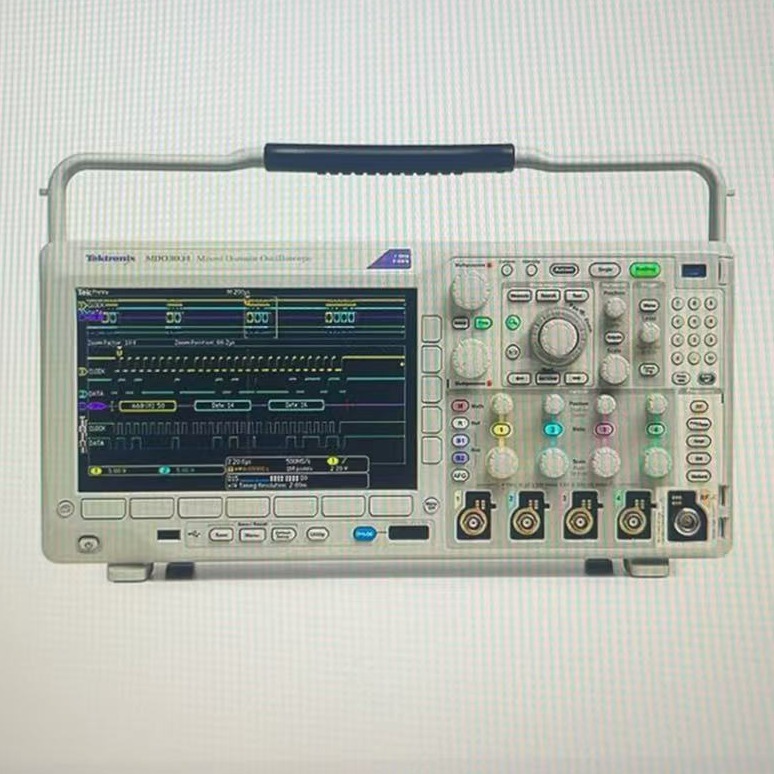

测量信号的上升时间（信号从低电平上升到高电平的时间，通常定义为幅度从 10% 升至 90% 的间隔）需通过示波器精准捕捉边沿细节，具体步骤如下：

信号连接与基础设置

用高频探头（如带宽≥信号最高频率 3 倍的有源探头）连接被测信号，缩短地线长度（≤1cm）以减少噪声和干扰。

触发设置：采用 “边沿触发”，触发源为被测通道，触发阈值设为信号幅度的 50%（中点），确保波形稳定不滚动；触发方式选 “常态触发”，避免噪声误触发。

垂直档位：调整 Volt/div 使信号幅度占屏幕垂直方向的 60%-80%，确保 10% 和 90% 电平的识别精度（幅度越大，电平阈值的相对误差越小）。

时基与采样率优化

时基设置：将信号的上升沿拉伸至屏幕水平宽度的 1/3-1/2，确保边沿细节清晰可辨。例如，上升时间约 10ns 的信号，时基设为 2ns/div，使上升沿占据 5 格（10ns），便于光标定位。

采样率：需≥信号带宽对应的奈奎斯特频率的 5 倍（如测量 100MHz 信号的上升沿，采样率≥1GS/s），避免因采样点不足导致边沿失真（如阶梯状显示）。若示波器支持 “高分辨率模式”，可开启以增强边沿细节。

上升时间测量操作

手动测量（光标法）：

开启示波器的 “光标” 功能，选择 “时间差（ΔT）” 模式。

移动第一个光标（T1）至信号上升沿的 10% 幅度处（以低电平为基准，低电平 + 10% 幅度），移动第二个光标（T2）至 90% 幅度处（低电平 + 90% 幅度）。

示波器显示的 ΔT 数值即为上升时间，记录数据并重复测量 3-5 次取平均值，减少偶然误差。

自动测量：

在示波器 “测量” 菜单中选择 “上升时间”，仪器会自动识别 10%-90% 电平并计算时间差，适合批量测量或快速读数。但需注意：自动测量可能受噪声影响，需先通过平均采样（平均次数 16-64）平滑噪声。

关键注意事项

示波器带宽限制：示波器自身带宽需满足 “5 倍规则”—— 带宽（BW）应≥5 / 上升时间（Tr），即 Tr ≥5/BW。例如，测量 1ns 的上升时间，示波器带宽需≥5GHz，否则高频成分被衰减，测量值会偏大（如 3GHz 带宽示波器测 1ns 信号，结果可能显示为 1.5ns）。

区分信号与探头的上升时间：若探头带宽不足，会延长测量结果，需通过公式修正：实际 Tr = √(测量 Tr² - 探头 Tr²)（如测量值 2ns，探头 Tr1.5ns，实际 Tr≈1.32ns）。

噪声与干扰排除：信号含噪声时，10% 和 90% 电平会波动，可通过 “峰值检测” 模式捕捉真实边沿，或增加采样点数（延长存储深度）平滑噪声。

非标准电平的调整：对不明确高低电平的信号（如脉冲信号），需先定义参考电平（如以信号最小值为 0%，最大值为 100%），再按比例计算 10% 和 90% 对应的电压值。

特殊场景处理

缓变信号：对上升时间较长的信号（如秒级），需降低采样率、增大时基，确保完整捕获上升过程，避免因时基过小导致波形显示不完整。

过冲或振荡信号：若上升沿含过冲（超过高电平的尖峰），需忽略过冲部分，以稳定的高电平为基准计算 90% 电平，避免误将过冲峰值计入。

总之，测量上升时间的核心是确保示波器性能（带宽、采样率）匹配信号特性，通过优化时基和触发精准捕捉边沿，并通过多次测量和噪声抑制提升精度，最终结果需剔除仪器和探头引入的误差，才能反映信号的真实上升速度。
