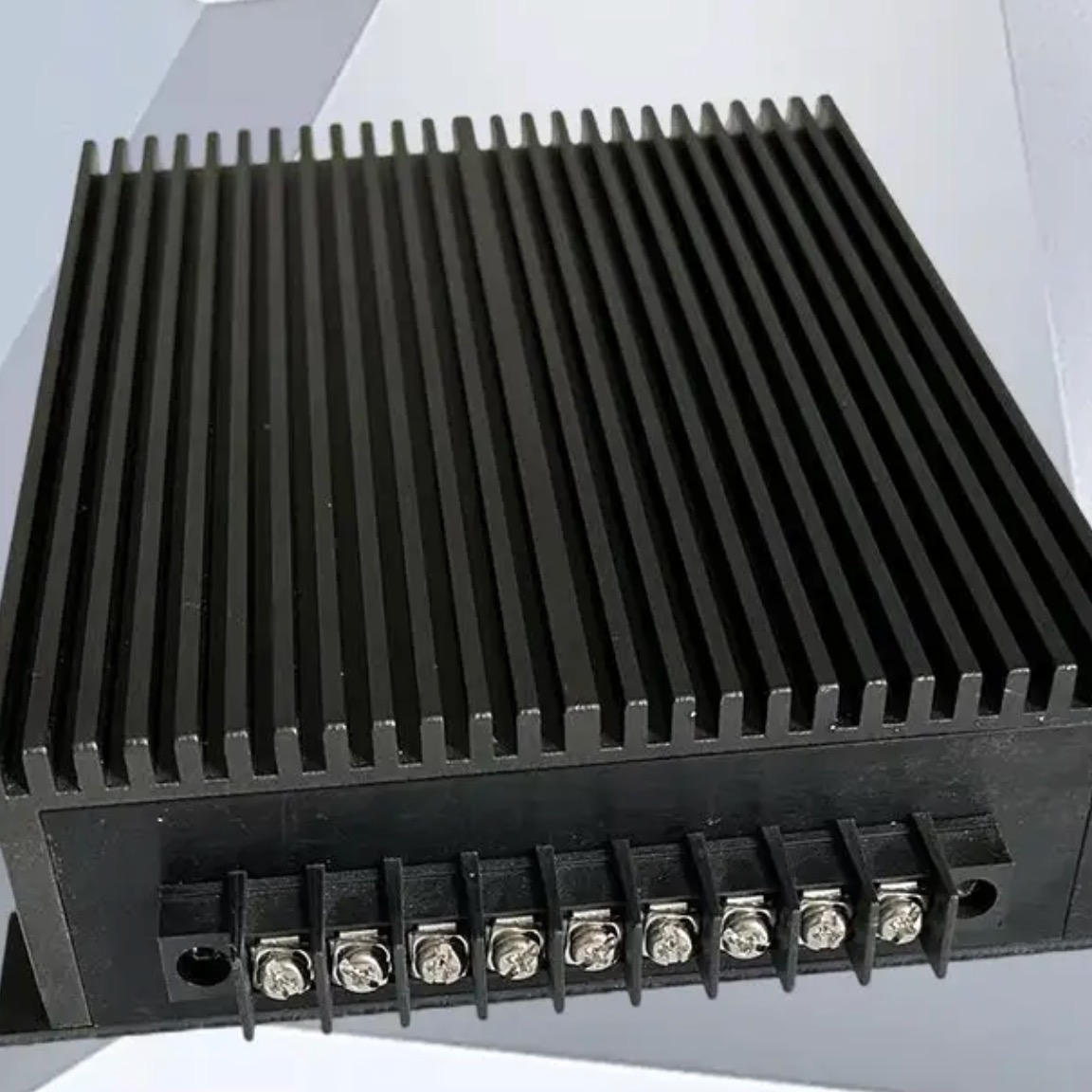

GaN器件在ACDC电源模块中优势是什么

GaN 器件（如 GaN HEMT）因高频、低损耗特性，正逐步替代硅器件，成为高效 ACDC 模块的核心方案，核心差异及设计要点如下：

应用优势：

开关速度快（反向恢复时间≈0），开关损耗比硅 MOSFET 低 50%（100kHz 下），模块效率提升 3%-5%；

导通电阻小（相同芯片面积下，GaN 导通电阻是硅的 1/3），导通损耗低，适合高频化（开关频率 1-3MHz）；

耐高温（结温≥150），散热设计更灵活，功率密度提升至 2-3W/cm³（硅模块约 1W/cm³）。

设计挑战及调整：

① 驱动电路：

GaN 阈值电压低（2-3V，硅为 4-5V），易受噪声干扰，需用专用驱动芯片（如 LM5114），驱动电压纹波≤0.5V；

② 布局要求：

高频下寄生电感影响显著（GaN 对电感更敏感），需缩短驱动回路、开关节点布线（长度≤5mm），减少振铃；

③ 保护电路：

GaN 无体二极管，续流时需外接快恢复二极管（如 SiC 二极管），且过流保护响应需更快（≤100ns）。

应用案例：某 65W GaN ACDC 模块（开关频率 2MHz），体积比硅模块缩小 40%，满载效率 94%（硅模块 89%），满足 PD 快充小型化需求。
