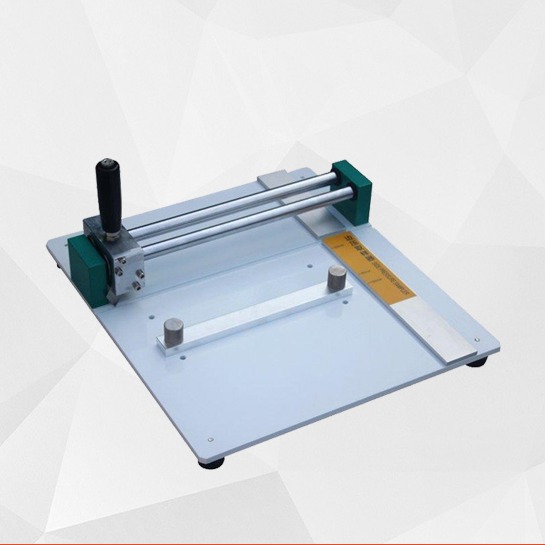

如何判断边压取样器的试样是否符合标准

如何判断边压取样器的试样是否符合标准？

判断边压取样器制取的试样是否符合标准，需围绕尺寸精度、外观质量、取样方向、环境平衡四大核心维度，结合国家标准（如 GB/T 2679.6《瓦楞纸板 边压强度的测定》、GB/T 13024《箱纸板》）或行业规范，通过 “工具测量 + 目视检查 + 记录核对” 的方式逐一验证，具体判断方法如下：

一、核心判断维度 1：尺寸精度（Z关键，直接影响测试结果）

边压试样的尺寸需严格匹配测试标准要求，常用规格为 “宽度 25mm× 长度 100mm”（部分T殊标准可能有调整，需先确认对应标准），判断时需用数显游标卡尺（精度≥0.01mm） 测量，重点核查 4 项指标：

检测项目 标准要求（以 GB/T 2679.6 为例） 测量方法 合格判定标准

试样宽度 25mm±0.5mm 在试样长度方向的两端和中间各测 1 次宽度 3 次测量值均在 24.5mm~25.5mm 内

试样长度 100mm±1.0mm 在试样宽度方向的两侧和中间各测 1 次长度 3 次测量值均在 99mm~101mm 内

平行度（长度方向） 两端宽度差≤0.3mm 测量试样两端的宽度，计算差值（Z大值 - Z小值） 差值≤0.3mm

垂直度（边角） 90±1（或对角线差值≤1mm） 1. 用直角尺贴合试样边角，目视缝隙；

2. 测量试样两条对角线长度，计算差值 1. 直角尺与边角无明显缝隙；
3. 对角线差值≤1mm

注：若测试标准有T殊尺寸要求（如宽度 15mm、长度 80mm），需按对应标准调整允许偏差，偏差范围通常不超过 ±1%。

二、核心判断维度 2：外观质量（排除缺陷对测试的干扰）

外观缺陷会直接导致试样受力不均，影响边压强度数据的准确性，需通过目视 + 触觉检查，禁止出现以下问题：

边缘质量不合格

切割边缘有明显毛糙、纤维撕裂（用手轻摸无刺手感为合格）；

边缘存在 “啃边”（局部缺失）、锯齿状缺口（缺口深度＞0.5mm）；

边缘有未清理干净的纸屑残留（需用毛刷清理后再判断）。

试样本体有缺陷

分层：瓦楞纸板的面纸、芯纸出现分离（目视可见缝隙或用手轻掰有分层迹象）；

折痕 / 压痕：试样表面有明显折痕（折痕深度＞0.2mm）或压痕线（非测试要求的压痕）；

污染 / 损伤：表面沾有油污、水渍，或存在破损、孔洞（孔径＞1mm）、拼接痕迹。

切割面平整度差

试样的上下切割面（与宽度方向垂直的面）需平整，用直尺贴合后，直尺与切割面的缝隙≤0.1mm（目视无明显透光）；若切割面倾斜或凸起，会导致测试时受力面积不准确。

三、核心判断维度 3：取样方向正确性（避免数据方向混淆）

瓦楞纸板的 “纵向”（瓦楞延伸方向）与 “横向”（垂直瓦楞方向）边压强度差异可达 20%~50%，方向错误会直接导致测试数据无效，判断方法如下：

识别瓦楞方向

纵向试样：瓦楞的 “峰 - 谷” 延伸方向与试样长度方向一致（即沿 100mm 长度方向能看到瓦楞的连续峰谷）；

横向试样：瓦楞的 “峰 - 谷” 延伸方向与试样宽度方向一致（即沿 25mm 宽度方向能看到瓦楞的连续峰谷）。

核对取样标记

取样前需在纸板上标注方向（如 “纵→”“横→”），制取试样后，需核对试样的瓦楞方向是否与标注一致，避免 “纵向试样切为横向” 的错误。

四、核心判断维度 4：环境平衡合规性（X除温湿度影响）

若测试标准明确要求 “试样环境平衡”（如 GB/T 4857.3 规定：温度 23±2、相对湿度 50±5%，平衡时间≥4h），需通过记录核对 + 外观观察判断：

查记录：确认试样是否在标准环境中放置足够时间，查看《样品处理记录表》中的 “环境温湿度”“平衡开始 / 结束时间”，确保符合标准要求；

观状态：若试样未平衡或平衡不充分，可能出现 “翘曲”（放置在平面上无法W全贴合）、“吸湿变形”（边缘发潮变软），此类试样需重新平衡后再判断是否合格。

五、总结：合格试样的 “四符合” 标准

尺寸符合：宽度、长度、平行度、垂直度均在标准允许偏差内；

外观符合：边缘光滑、无分层 / 折痕 / 污染，切割面平整；

方向符合：瓦楞方向与测试要求一致，无方向混淆；

环境符合：按标准完成环境平衡，无温湿度导致的变形。

若任意一项不符合，该试样需判定为 “不合格”，需重新取样；连续 3 个及以上不合格时，需先排查边压取样器（如刀片磨损、挡板偏移），X复后再制取试样。
