低温测NTC：先通干燥氮气防凝露；四线镀银线+≤100 µA恒流抑自热；每10 恒温5 min，待铂电阻与芯片差值≤0.02 后采数；完测回温≤5 /min防裂；以−55、−40、−20、0 四点校准

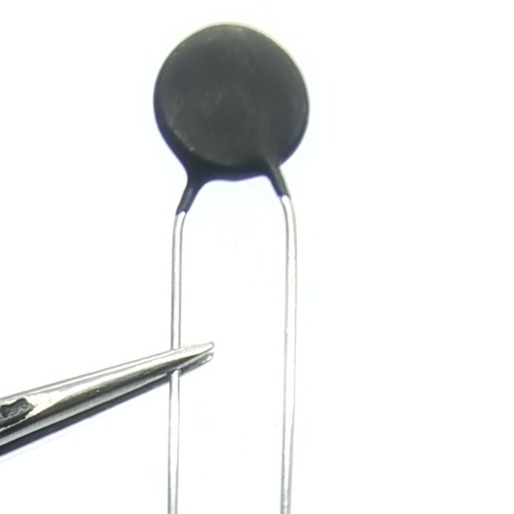

NTC 热敏电阻在低温（−55 C～0 C）段测试时，由于材料特性、环境条件与测试电路均发生显著变化，必须系统控制误差源，才能得到可重复的 R-T 曲线与 B 值。以下从六个方面展开说明：
1. 防凝露与结霜
低温箱开门装样时，含湿空气遇冷立即在芯片与焊点表面结露或结霜，导致漏电、腐蚀甚至冰胀裂纹。正确做法是：
• 先用干燥氮气（露点＜−60 C）对箱内预吹扫 10 min；
• 样品在过渡区（≈−10 C）停留 5 min，再转入目标温度；
• 测试完成后，以 ≤5 C /min 的梯度回温至 +20 C，避免热冲击。
2. 导线与接法
普通铜线在低温下电阻下降 0.4 %/10 C，会引入虚假“阻值下降”假象。应选低温漂镀银铜或磷青铜四线电缆，并采用开尔文接法。线径 ≥0.2 mm² 可兼顾柔软性与强度，避免反复弯折断线。
3. 电流自热控制
低温时 NTC 阻值可达数百 kΩ，若仍用 1 mA 恒流，功耗达 100 mW，芯片温升可达 2 C。应将恒流降至 10–100 µA，并在软件中实时计算功耗温升 ΔT=P×R_th，确保 ΔT<0.05 C。
4. 温度平衡与采样时序
空气对流减弱，芯片与箱内空气存在滞后。每设定 10 C 台阶后，至少恒温 5 min；在 −40 C 以下，建议 10 min。用二等标准铂电阻（Pt100 或 Pt25）贴合芯片表面，两者差值 <0.02 C 方可采数。
5. B 值漂移监控
低温段 B 值对掺杂浓度敏感。连续三次测量同一温度点，阻值变化若超过 0.05 %，提示陶瓷微裂或焊点松动，应剔除样品。
6. 数据校准与追溯
使用经 CNAS 校准的铂电阻作基准，建立 −55 C、−40 C、−20 C、0 C 四点校准表，对 NTC 全量程插值修正，最终保证 −55 C～0 C 区间系统误差 ≤ ±0.1 K，并保存原始记录以备追溯。
