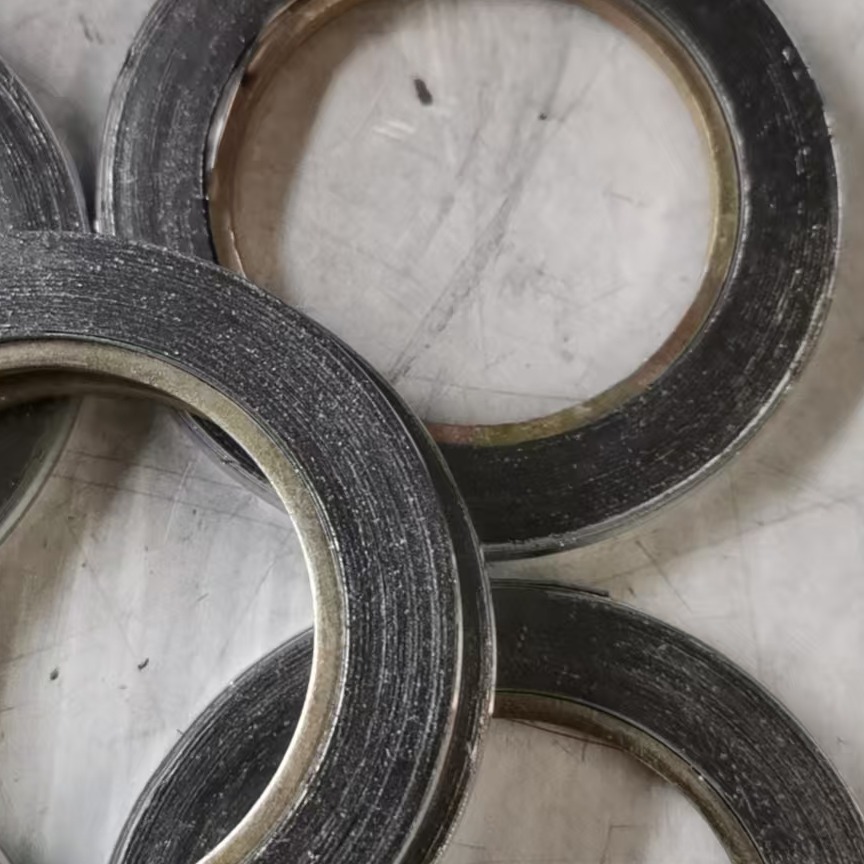

内环金属缠绕垫型号详解

内环金属缠绕垫尺寸表详解

一、标准尺寸参数

根据HG/T20610-2009标准，内环金属缠绕垫(B型)的主要尺寸参数如下：

厚度规格‌：

常规厚度：4.5mm

可选厚度：2.5-4.5mm

内环厚度：2-5mm(根据压力等级不同)

尺寸范围‌：

公称通径(DN)：DN10-DN2000

最大加工尺寸：2800mm

适用压力等级：PN1.6-PN100(最高25MPa)

温度范围‌：

石墨填充：-196至700

PTFE填充：-196至260

常规使用：-40至450

二、典型尺寸对照表

以下是部分常见DN值对应的内环金属缠绕垫尺寸参数(单位：mm)：

公称通径(DN) 内环内径D1 缠绕垫内径D2 缠绕垫外径D3 厚度T 适用压力等级

10 14 24 34 3.2/4.5 PN1.6-PN10

15 18 29 39 3.2/4.5 PN1.6-PN10

20 25 36 50 3.2/4.5 PN1.6-PN10

25 32 43 57 3.2/4.5 PN1.6-PN10

32 38 51 65 3.2/4.5 PN1.6-PN10

40 45 61 75 3.2/4.5 PN1.6-PN10

50 57 73 87 3.2/4.5 PN1.6-PN10

65 76 95 109 3.2/4.5 PN1.6-PN10

80 89 106 120 3.2/4.5 PN1.6-PN10

100 108 129 149 3.2/4.5 PN1.6-PN10

150 159 183 203 4.5 PN1.6-PN10

200 219 239 259 4.5 PN1.6-PN10

250 273 292 312 4.5 PN1.6-PN10

300 325 343 363 4.5 PN1.6-PN10

注：不同压力等级(PN2.5/PN4.0/PN6.4等)的尺寸会有所差异，具体需参考标准文件

三、尺寸标注说明

基本尺寸组成‌：

内环内径(D1)：与管道内径配合

缠绕垫内径(D2)：金属带起始位置

缠绕垫外径(D3)：金属带终止位置

厚度(T)：金属带与非金属带总厚度

特殊尺寸要求‌：

高压工况(PN≥10MPa)需增加厚度至4.8-5.5mm

高温工况(>700)需采用特殊填充材料

振动环境建议选用带内外环型(D型)

四、标准文件参考

主要执行标准‌：

HG/T20610-2009(欧洲体系)

HG/T20631-2009(美洲体系)

NBT47025(能源行业标准)

标准文件获取‌：

HG20610-2009金属缠绕垫片标准(PDF格式)

金属缠绕垫片化工部标准HG/T20610-2009

五、选型注意事项

法兰匹配‌：

凸面法兰(RF)优先选用带内环型(B型)

榫槽面(TG)可选用基本型(A型)

介质特性‌：

腐蚀性介质建议选用316L材质

食品医药行业需选用PTFE填充

安装要求‌：

确保内环与法兰内径配合间隙≤1mm

预紧力需达到68MPa以上
