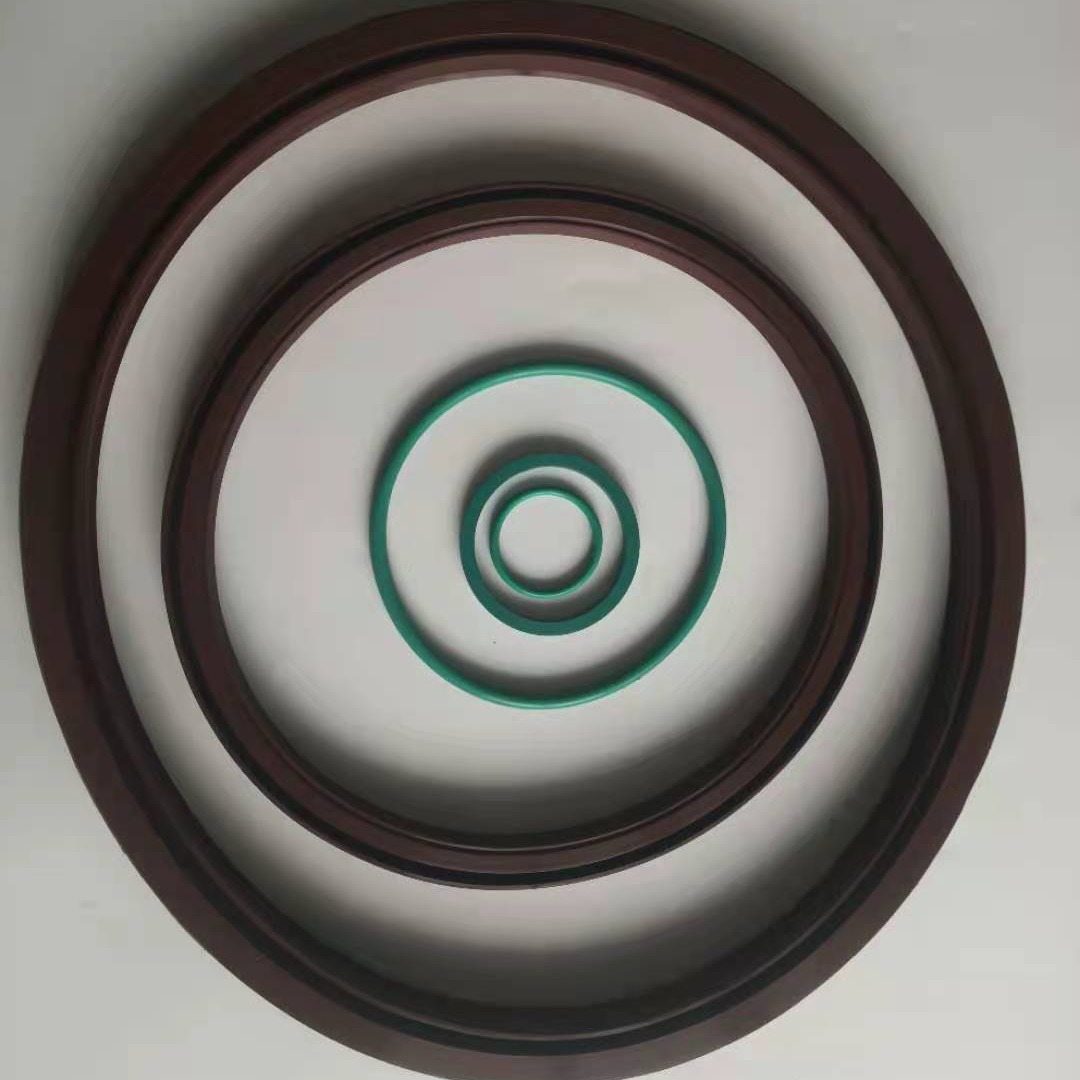

O型硅胶圈的生产工艺是什么

O型硅胶圈的生产工艺主要包括以下关键步骤，涉及材料处理、成型加工和质量控制等核心环节：

一、‌原料准备与混炼‌

材料选择‌：选用高纯度硅胶原料，根据耐温、耐介质等需求添加颜料、填料（如二氧化硅）或阻燃剂‌。

混炼工艺‌：在开放式炼胶机或密炼机中混合硅胶与添加剂，确保材料均匀性，混炼温度通常控制在50-80‌。

二、‌成型加工‌

挤出成型‌

混炼胶料通过挤出机形成连续胶条，适用于大批量标准化生产，截面直径精度控制在±0.05mm内‌。

注射成型‌

用于复杂形状或小批量生产，模具温度保持在150-200，注射压力约50-100MPa‌。

三、‌硫化处理‌

高温硫化‌：在160-180下热压硫化10-30分钟，使硅胶发生交联反应，提升弹性和机械强度‌。

二次硫化‌（可选）：部分产品需在200-250下二次硫化2-4小时，以消除残余挥发物并稳定性能‌。

四、‌后处理与质检‌

修边与清洗‌：去除毛边后用酒精或超声波清洗表面残留‌。

关键检测项‌：

尺寸检测‌：使用投影仪测量内径、外径及截面直径公差（±0.1mm）‌。

物理性能测试‌：包括邵氏硬度（50-90 Shore A）、拉伸强度（≥5MPa）及压缩永久变形（≤20%）‌。

注：全流程需严格控制环境湿度（≤60%）和温度波动（±2），避免胶料性能劣化‌。
