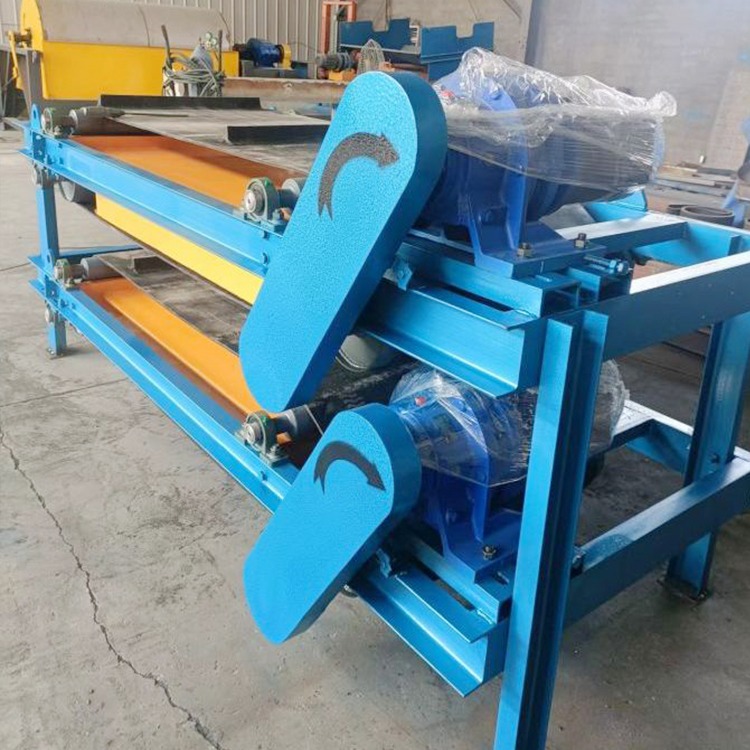

平板式磁选机的磁场强度如何调节

平板式磁选机的磁场强度调节需结合设备磁系设计类型（固定磁系 / 可调磁系）、分选需求（保回收率 / 保品位）及物料特性（磁性强弱、粒度）综合操作，核心调节逻辑是 “改变磁系磁场叠加效果或磁源距离”，具体方法可按磁系结构分类如下：

一、固定磁系平板式磁选机：间接调节为主，需搭配工艺调整

多数常规平板式磁选机采用固定磁系（磁材与磁轭位置固定，磁场强度出厂预设），无法直接改变磁源本身强度，需通过 “间接优化磁场作用效果” 适配分选需求，常见调节方式：

1. 调整磁系与输送带的间距（核心间接调节手段）

磁系安装在输送带下方，两者间距直接影响物料所处的 “实际磁场强度”：

需增强磁场时：通过设备机架上的调节螺栓，将磁系向上平移（减小与输送带间距，如从 50mm 缩至 30mm），此时物料与磁源距离缩短，磁场穿透力增强，实际作用于物料的磁场强度提升（如从 2000Gs 升至 2800Gs），适配弱磁性细粒物料（如 0.1mm-0.5mm 赤铁矿）分选，避免磁性颗粒流失；

需减弱磁场时：将磁系向下平移（增大间距，如从 30mm 扩至 50mm），降低实际磁场强度（如从 2800Gs 降至 2000Gs），适配强磁性粗粒物料（如 5mm-10mm 磁铁矿），避免过度吸附脉石杂质。

注意：间距调节范围有限（通常 ±20mm），需结合设备结构预留空间，避免磁系与输送带摩擦。

2. 搭配物料预处理工艺，间接适配磁场

若固定磁系强度无法满足需求，可通过工艺调整优化分选效果，间接 “弥补” 磁场强度不足：

处理弱磁性物料（如褐铁矿）时，若磁场强度偏低，可先对物料进行 “磁化焙烧”（将弱磁性褐铁矿转化为强磁性磁铁矿），降低对磁场强度的需求，无需调整设备即可实现高效分选；

处理细粒级物料（如 0.01mm-0.1mm 磁性粉尘）时，若磁场强度不足，可通过 “浓缩设备” 将物料制成高浓度浆体（湿式分选），减少颗粒分散性，增强磁场对细粒的吸附力。

二、可调磁系平板式磁选机：直接调节磁源，适配灵活需求

部分化平板式磁选机（如高梯度平板机、电磁平板机）采用可调磁系，可直接改变磁源强度，调节方式更精准：

1. 电磁式磁系：通过调节电流改变磁场强度

电磁平板式磁选机的磁系由 “线圈 + 铁芯” 组成，磁场强度与线圈电流正相关：

需增强磁场时：通过设备电气控制柜，增大线圈输入电流（如从 5A 升至 8A），线圈产生的磁场增强（如从 3000Gs 升至 5000Gs），适配弱磁性细粒物料（如 0.05mm-0.3mm 钛铁矿）；

需减弱磁场时：减小输入电流（如从 8A 降至 5A），磁场强度同步降低，适配强磁性粗粒物料，避免杂质吸附。

注意：电流调节需在设备额定范围内（如最大电流 10A），避免过载烧毁线圈；调节后需稳定 10-15 分钟，待磁场均匀后再投入生产。

2. 组合式永磁磁系：通过调整磁块数量 / 排列改变磁场

部分永磁平板机采用 “多组磁块组合” 设计，可通过增减磁块或改变磁块极性排列调节磁场：

增强磁场：在磁系支架上增加同极性磁块（如原 10 块钕铁硼磁块增至 15 块），或调整磁块排列为 “密集型”（减小磁块间距），提升磁场叠加效果（如从 2500Gs 升至 3500Gs）；

减弱磁场：减少磁块数量（如从 15 块减至 10 块），或插入非磁性隔片（如不锈钢片）分隔磁块，降低磁场叠加强度，适配粗粒强磁物料。

注意：调整磁块时需断电停机，避免磁块吸附导致手部受伤；增减磁块后需重新校准磁系平整度，防止磁场分布不均。

三、调节后的验证与优化：确保适配分选需求

磁场强度调节后，需通过 “小范围试机” 验证效果，避免盲目调整：

观察分选效果：检查磁性产物纯度（是否混入过多杂质）与尾矿磁性物含量（是否有磁性颗粒流失），若杂质过多需减弱磁场，若尾矿流失多需增强磁场；

监控设备负载：电磁式磁选机需观察电流是否稳定，永磁式需检查输送带运行是否顺畅（避免间距过小导致摩擦过载）；

记录参数：将适配的磁场强度（或电流、间距）与物料特性（粒度、磁性）对应记录，形成标准化操作手册，后续同类物料分选可直接复用参数。

四、注意事项：避免不当调节损伤设备

固定磁系设备严禁强行拆解磁系改变磁材（如更换磁块），易导致磁场分布紊乱，甚至损坏设备结构；

电磁式设备调节电流时需逐步递增 / 递减（每次 ±0.5A），避免电流骤变引发线圈过热；

潮湿环境下调节磁系间距时，需做好设备防锈处理（如涂抹防锈油），避免金属部件锈蚀影响调节精度。

综上，平板式磁选机磁场强度调节需先明确设备磁系类型：固定磁系通过 “间距调整 + 工艺优化” 间接适配，可调磁系通过 “电流 / 磁块调整” 直接改变；核心是围绕物料特性找到 “吸附稳定、杂质少” 的平衡点，而非单纯追求高强度。
