电磁阀D634 319C安装位置要求

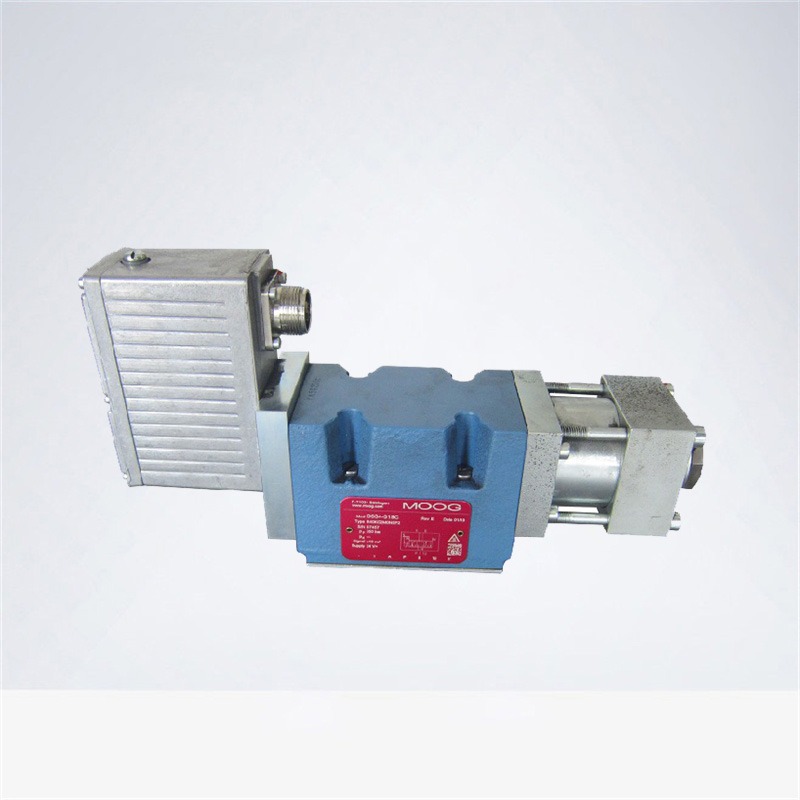

在液压油站中，电磁阀 D634-319C（通常为 Moog 公司生产的高性能伺服比例阀或数字式伺服阀）的安装位置直接关系到其工作稳定性、响应精度和使用寿命。由于其结构精密、对油液清洁度和环境条件要求高，安装时必须遵循严格的技术规范。

以下是 D634-319C 电磁阀 在液压油站中的安装位置要求与注意事项：

一、安装位置的基本要求

1. 阀体方向：线圈向上，垂直安装

必须保证电磁线圈（力矩马达部分）朝上，阀体垂直安装；

这是为了：

防止内部油液泄漏进入线圈腔，导致电气短路或绝缘损坏；

保证阀芯重力对中，避免因倾斜造成阀芯偏磨或卡涩；

有利于散热和内部气体排出。

️ 严禁水平或倒置安装，否则可能导致阀失效或寿命大幅缩短。

2. 便于操作与维护

安装位置应预留足够的操作空间，便于：

接线、拆卸电气插头；

更换滤芯（如有内置过滤器）；

检查油路连接；

日常巡检和故障处理。

3. 远离振动源

避免安装在油泵、电机、大流量管道等强振动设备附近；

若不可避免，应加装减振垫或柔性支撑；

振动可能导致：

紧固件松动；

阀芯微动，引起控制不稳定；

电气连接松脱。

4. 避免高温、潮湿与腐蚀环境

不得安装在：

高温蒸汽管道旁；

油箱加热器附近；

潮湿、易溅水或有腐蚀性气体的区域；

环境温度建议：10～50；

高温会加速线圈绝缘老化，潮湿易引起短路。

5. 靠近执行机构（油动机），减少管路长度

尽量将 D634-319C 安装在靠近油动机或主控阀的位置；

目的：

缩短控制油路，提高响应速度；

减少压力损失和油液压缩带来的延迟；

降低液压冲击风险。

二、油路连接要求

1. 进油口前必须安装高精度过滤器

过滤精度 ≤ 3μm 或 5μm（β₁₀ ≥ 75）；

过滤器应安装在紧邻电磁阀的进油管路上；

建议使用双筒切换式过滤器，便于不停机更换滤芯；

定期监控压差，及时更换滤芯。

D634-319C 对油液清洁度要求极高（NAS ≤ 5级），污染是其主要故障原因。

2. 油路管道清洁

安装前必须对所有管道进行酸洗、钝化、冲洗，清除焊渣、氧化皮等杂质；

严禁在阀附近进行焊接或切割作业，防止异物进入系统。

3. 正确连接油口与电气接口

油口连接（P、T、A、B）必须与系统图纸一致，防止接反；

使用金属软管或柔性连接，避免应力传递到阀体；

电气插头应锁紧，电缆通过防水接头引入，屏蔽层单点接地。
