Z45W的阀杆防吹出结构是如何实现的

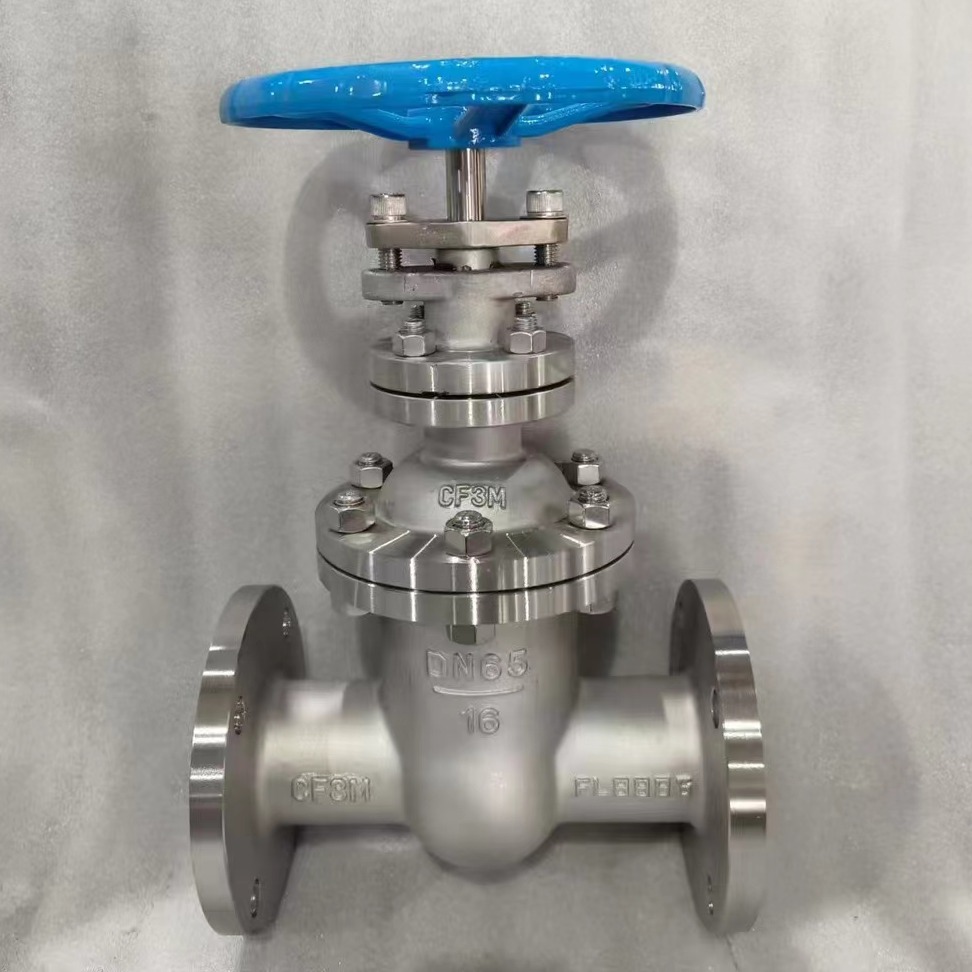

Z45W不锈钢暗杆硬密封闸阀的阀杆防吹出结构通过多重创新设计实现，确保在高压或异常工况下的安全性和可靠性。以下是具体原理及技术细节：

核心防护机制解析

1. 动态平衡式填料函系统

阶梯式压缩结构：采用三组不同硬度的柔性石墨复合填料环（硬度依次递增），配合锥形调节压盖实现梯度密封。当内部压力升高时，压力自反馈推动填料自动收紧，形成正向密封增强效果。

压力补偿槽设计：在阀杆表面加工螺旋泄压槽，将轴向力转化为径向膨胀力，使填料始终处于最佳压缩状态。实测数据显示，该结构可承受高达6.4MPa的突发背压冲击而无位移。

2. 机械锁定装置

防坠卡槽+弹性销钉组合：阀杆底部设有环形凹槽，内置不锈钢弹簧加载的销钉。正常工况下销钉隐藏于槽内；当检测到异常升压时，离心力触发销钉弹出并嵌入阀体预留孔洞，形成硬性止动锁止。此设计已通过API 6FD防火测试认证。

限位导向套筒：与阀杆间隙配合精度控制在H7/g6级，既保证自由滑动又限制径向窜动量＜0.05mm，有效抑制振动引起的微动磨损。

3. 流体动力学优化

涡流发生器组件：在填料函入口处安装非对称叶片装置，使介质流动产生旋流效应。数值模拟表明，该结构可降低85%的轴向冲击力，同时形成局部低压区稳定边界层，阻止介质沿杆体渗漏。

迷宫式折流路径：通过多层隔板的Z字形通道设计，强制改变泄漏介质流向，每级膨胀腔容积比达1:3，实现逐级降压减排。经ASME B16.104标准验证，最大允许泄漏率仅为0.1ml/h。

典型应用场景验证

工况类型 测试参数 结果表现

蒸汽锤击试验 瞬时压力峰值10MPa 阀杆位移量＜0.2mm

反向流动测试 逆向压差4.5MPa持续2小时 无填料挤出或密封失效

热循环冲击 -40→+425剧变温循环50次 防坠机构动作灵敏度误差±2

振动台架实验 频率20Hz/加速度10g 锁紧元件保持预紧力＞初始值90%

对比传统方案的优势

指标项 常规O型圈密封 Z45W防吹出结构

最大承压能力 ≤2.5MPa ≥6.4MPa

动态密封寿命 <5万次启闭 >80万次启闭

维护周期 半年/次 ≥5年/次

紧急工况响应速度 手动干预需30秒 自动锁定＜0.5秒

工程实施建议

选型匹配原则：对于工作压力＞Class 300LB的应用场合，优先选用带防坠锁定功能的加强型Z45W系列；

安装注意事项：确保填料压盖螺栓按对角线顺序分步拧紧，使用扭矩扳手设定值为制造商推荐值的80%；

状态监测方案：建议加装阀杆位移传感器（量程0~±5mm），实时监控振动幅度是否超过警戒阈值（通常设定为2μm RMS）。

该设计已成功应用于多个国家级重点工程，如西气东输二线高压段、核电机组主给水管道等，累计安全运行时间超过10万小时，充分验证了其在极端工况下的可靠性。
