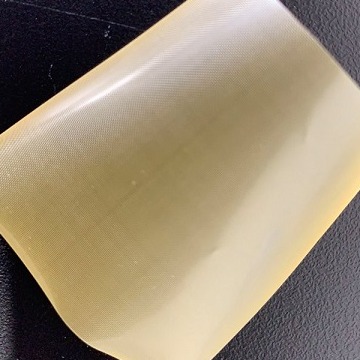

氯碱工业离子交换膜的参数

氯碱工业用离子交换膜（主要为全氟离子交换膜）的参数涉及物理、化学及电化学性能等多方面要求。以下是综合标准规范及技术文档的关键参数总结：

一、核心物理与化学参数

厚度

常规范围：0.15–0.30 mm，需确保膜厚度均匀性（偏差≤±5%）以满足电解槽密封需求110。

超薄化趋势：新型膜向更薄（如0.10–0.15 mm）发展以降低电阻，提升电流效率4。

交换容量与当量质量

交换容量：通常为0.8–1.2 mmol/g（干膜），影响离子选择性和导电性。高交换容量可提升导电性，但可能降低选择性（OH⁻渗透增加）13。

当量质量：900–1200 g/mol（每摩尔交换基团），与交换容量呈倒数关系3。

化学稳定性

耐强酸强碱：需在90、32% NaOH及饱和氯气环境下稳定运行＞5年14。

抗氧化性：耐受阳极室高浓度Cl₂及次氯酸盐腐蚀412。

机械强度

抗拉伸强度：≥15 MPa（增强网布支撑下），防止运行中变形破裂19。

爆破强度：≥0.2 MPa（参考IONSEP系列膜）10。

二、电化学性能参数

参数 典型值 测试条件 意义

电流效率 ≥96% 32% NaOH, 90, 4kA/m²电流密度 反映Na⁺选择透过性，直接影响碱产量与能耗14

槽电压 2.95–3.10 V 同电流效率测试条件 决定电能消耗，低电压为优化目标14

面电阻 ≤3.0 Ω·cm² 25, 0.5 mol/L NaCl溶液 影响能耗，超薄化可降低电阻410

OH⁻迁移数 ＜0.01（羧酸层） 膜两侧浓度梯度下测量 防止阴极OH⁻反向渗透，保障碱纯度312

三、结构特性与辅助参数

增强材料

采用聚四氟乙烯（PTFE）网布嵌入增强，提升机械强度并抑制溶胀14。

含水率

控制范围：15%–25%，过高降低选择性，过低增加电阻3。

选择性层设计

双层复合结构：

阳极侧：全氟磺酸层（亲水性强，低电阻）；

阴极侧：全氟羧酸层（高选择性，阻OH⁻渗透）412。

四、标准与测试方法依据

国家标准：GB/T 30295-2013E规定了外观、尺寸、化学稳定性、电性能等测试方法1。

关键测试项目：

厚度：激光测微仪；

离子交换容量：滴定法；

电流效率：法拉第效率计算法110。

五、技术发展趋势

超薄增强型：厚度＜0.15 mm，维持高强度同时降低电压0.1–0.2 V4。

自湿润功能：掺杂亲水纳米颗粒，提升低浓度运行时效率412。

国产化突破：东岳集团等企业实现全氟离子膜国产化，参数对标国际（如杜邦Nafion）4。
