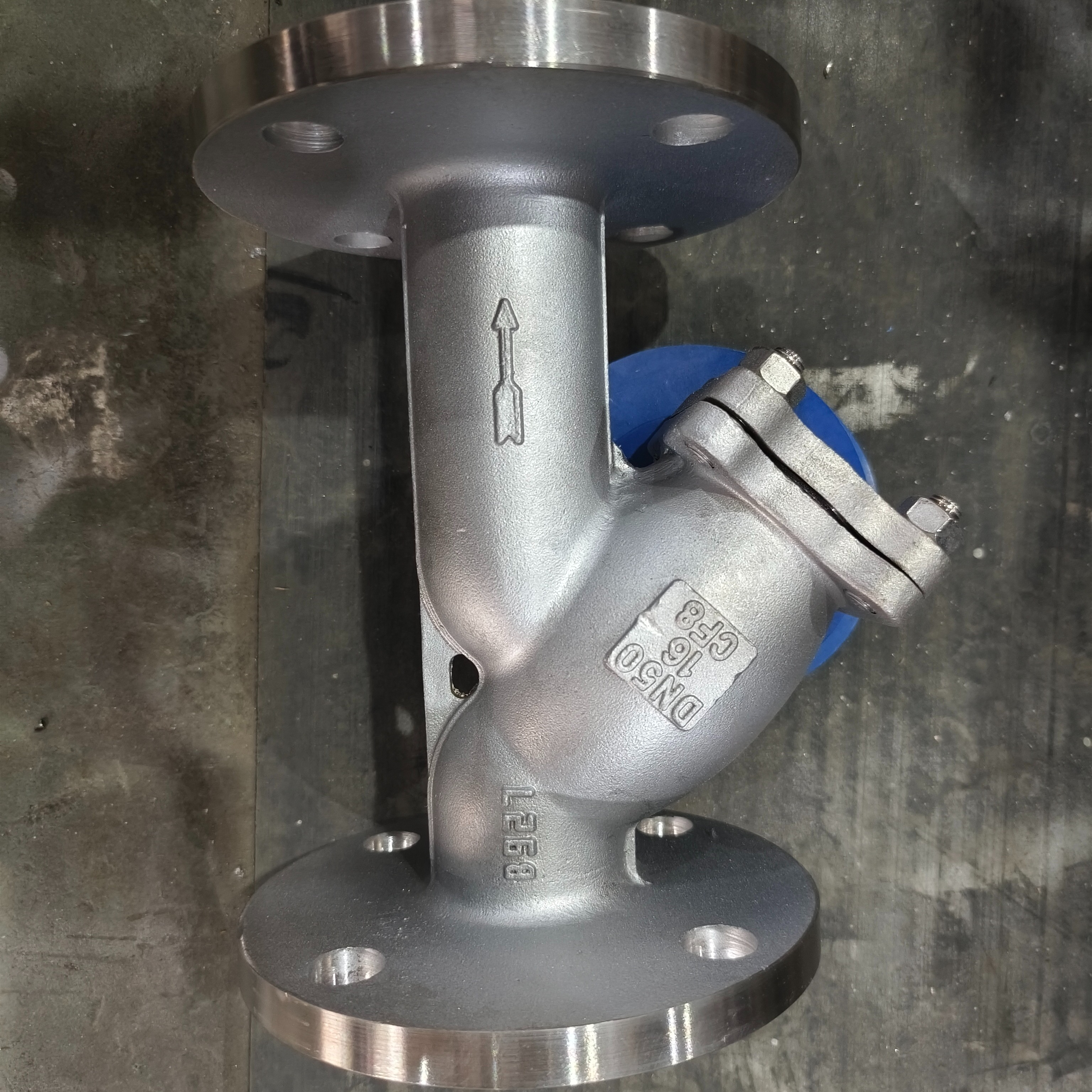

GL41W 可以水平安装还是垂直安装

GL41W 不锈钢 Y 型过滤器既支持水平安装，也支持垂直安装，但具体选择需结合工况需求、空间限制和系统设计规范综合考虑。以下是两种安装方式的优缺点及适用场景分析：

一、水平安装（推荐主流方案）

优势特点

特性 说明

重力辅助排污 杂质自然沉降至底部排污口，开启排渣阀即可高效排出，减少人工干预频率

气流分布均匀 介质横向流经滤网时速度梯度小，降低局部冲击导致的磨损风险

密封可靠性高 法兰连接面受重力作用保持紧密贴合，尤其适合高压/高温工况下的防泄漏控制

检修便利性佳 拆卸时无需克服重力影响，工具操作空间充足，便于彻底清洗滤网组件

️ 典型应用场景

石油化工装置中的原油输送管线

中央空调冷冻水循环系统主管道

大型水泵进出口端的粗过滤环节

️ 二、垂直安装（特殊工况适用）

️ 注意事项与补偿措施

挑战点 解决方案

杂质滞留风险 在顶部增设自动排气阀防止气阻，底部配置电动排污球阀实现远程控制

滤网承重强化 选用加强型支撑结构的滤篮设计（如增加加强筋），避免长期受压变形

流向标识校准 确保介质严格从下端口进入、上端口流出，与阀体铸造箭头方向完全一致

振动抑制设计 加装管道支架固定过滤器本体，防止因介质脉动产生的共振现象

️ 适用场景举例

空间受限的多层厂房立管井内布置

垂直布置的重力流给水系统（如高层建筑二次供水）

需要利用高度差实现自灌式启动的应急备用回路

三、选型决策矩阵

评判维度 水平安装得分（满分） 垂直安装得分 决策建议

安装便捷性 优先水平

维护可达性 强烈倾向水平

排渣彻底性 必须保证水平

空间占用合理性 根据现场条件权衡

抗干扰能力 复杂环境优选水平

四、工程实施要点

流向强制确认

无论采用哪种安装方式，必须严格遵循阀体标注的介质流动方向（通常以箭头标识），反向安装将导致滤网失效并加速损坏。

支撑结构强化

垂直安装时应设置独立支架承载设备重量，避免全部荷载传递至法兰连接处导致密封失效。推荐使用U型卡箍固定于邻近结构梁柱。

排气系统配套

高位安装时需在过滤器顶端接装自动排气阀（AERV），定期排除积聚的空气以维持最佳流通效率。某化工项目实测数据显示，未配置排气装置的垂直安装系统流量损失增加达12%。

排污自动化改造

对于连续运行的关键工艺回路，建议加装电动排污阀并接入PLC控制系统，实现定时或压差触发式自动排渣，减少人工干预频次。

五、行业最佳实践案例

行业领域 安装方式 创新改进措施 效益指标提升幅度

核电循环冷却水系统 水平+倾斜组合 将过滤器整体倾斜5布置，兼顾水平优势与重力排渣效率 维护时间缩短40%

食品饮料生产线 垂直立式塔式布局 集成CIP在线清洗模块，实现全自动酸洗钝化处理 卫生合格率提高至99.98%

天然气长输管道 水平埋地敷设 配套智能压差监测仪，提前72小时预警滤网堵塞风险 非计划停机减少65%

结论性建议

首选方案：在空间允许的情况下优先采用水平安装，因其在排渣效率、维护便利性和运行稳定性方面具有综合优势。

替代方案：当受到层高限制或工艺管道标高约束时，可选择垂直安装，但必须落实上述补偿措施以确保性能达标。

终极检验标准：最终安装方式应以实际工况模拟试验数据为准，通过测量不同方案下的压降曲线、排污效率和滤网寿命进行科学决策。
