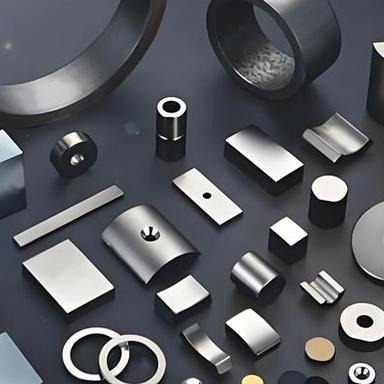

烧结钕铁硼的未来技术挑战

　　烧结钕铁硼的未来技术挑战主要体现在以下核心方向，需突破材料性能、成本控制及工艺创新的多重瓶颈：

　　 一、高温与高速稳定性提升

　　极端工况适应性‌

　　电机转速突破30000rpm时，转子离心应力需新型硅钢材料或碳纤维套筒技术支撑磁体结构稳定性，现有材料面临机械强度不足风险。

　　工作温度需从当前200级提升至220以上，晶界扩散技术(如Dy/Tb镀层)虽可提升矫顽力30%，但Br损耗达5%，需优化元素分布减少磁能损失。

　　抗退磁能力优化‌

　　高温下晶界相易软化，双合金法热处理(核壳结构晶粒)可兼顾高Br与高Hcj，但工艺复杂度导致量产良率仅65-70%。

　　 二、成本控制与资源瓶颈

　　重稀土减量与替代‌

　　重稀土(Dy/Tb)占原材料成本40%，晶界扩散技术可降低用量50%，但表面镀层均匀性控制难度大;无重稀土牌号开发仍处实验室阶段。

　　鳞片铸锭(SC)+氢破碎(HD)技术可将钕含量从33%降至29%，但铁氧体杂质残留导致磁一致性偏差>3%。

　　边角料回收经济性‌

　　废弃磁体回收率需从当前92%提至98%，熔炼过程氧化损失和成分偏析仍是技术难点。

　　️ 三、精密制造工艺升级

　　技术方向‌ ‌挑战‌ ‌创新路径‌

　　磁体轻量化 3D打印复杂结构磁体减重40%，但孔隙率>1%致磁通损失 气压烧结+等静压致密化

　　防护层可靠性 盐雾测试2000小时后磁通损失需≤3%，现有镀层仅达5% 8微米复合防护层开发

　　晶粒尺寸控制 速凝甩带片工艺要求晶粒<3微米，粒径分布不均影响矫顽力 纳米级气流磨技术

　　四、产业链协同需求

　　人形机器人关节需磁体厚度≤1.2mm且扭矩密度提升30%，但超薄磁体易脆裂，需开发柔性粘结剂体系。

　　跨领域技术融合‌

　　磁体-传感器一体化(如霍尔元件嵌入)可减重1.2kg，但电磁干扰屏蔽需新材料方案。

　　未来技术突破将依赖材料基因组加速配方筛选、晶界相调控提升温度稳定性，以及连续生产工艺降低综合成本30%以上。
