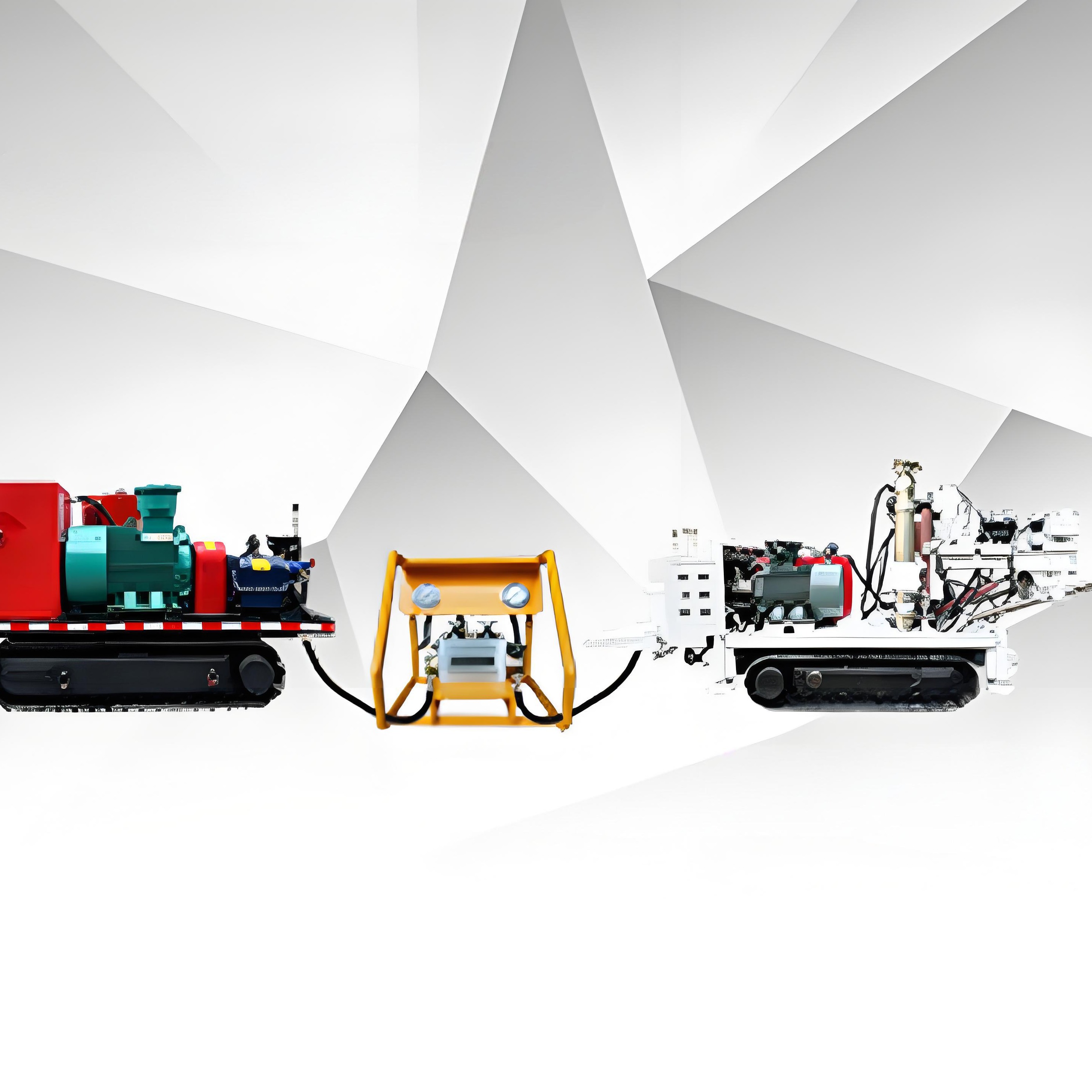

磨料水射流式煤层割缝卸压装置

磨料水射流式煤层割缝卸压装置是一种高效、安全的煤矿瓦斯治理与应力控制技术装备，通过高压水射流混合磨料切割煤层形成定向缝槽，实现瓦斯抽采增透和地压卸除。以下是其全面解析：

一、技术原理

能量转化

高压水泵（100~400 MPa）将电能转化为水射流动能，经喷嘴加速至超音速（马赫数2~3）。

磨料（石榴石、刚玉等）注入射流后形成两相流，切割能力提升5~10倍（相较纯水射流）。

煤体破坏机制

冲蚀作用：磨料颗粒冲击煤体表面产生微裂纹（单颗粒冲击能量达10-3 J量级）。

水楔效应：高压水渗入裂隙促使裂纹扩展，形成宽度10~50 mm的缝槽网络。

二、系统组成

模块 关键部件 技术参数

高压动力单元 五柱塞泵/增压器 压力波动≤±5%，流量30~150 L/min

磨料供给系统 文丘里管混合器+振动给料机 磨料浓度8%~20%，粒径80~150目

切割执行机构 金刚石喷嘴+万向旋转头 喷嘴寿命50~100小时，旋转角度±90

智能控制系统 PLC+压力反馈+GIS定位 切割轨迹误差<5 cm，自适应调压精度1 MPa
