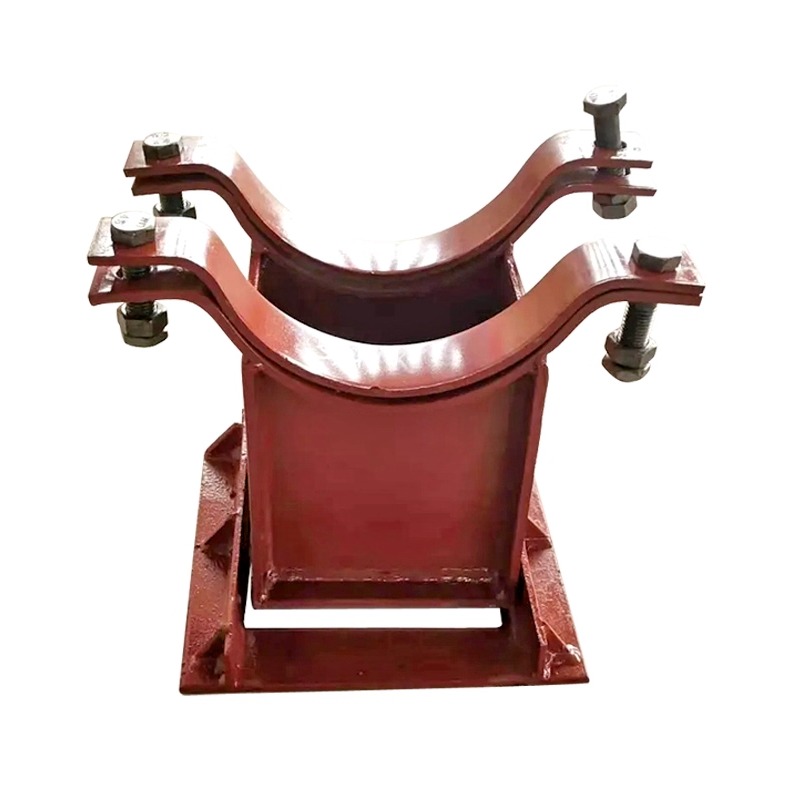

管托的安装标准是什么

管托的安装需遵循严格的标准和规范，以确保管道系统的稳定性、安全性及长期运行可靠性。这些标准涵盖安装前准备、定位、连接、调整、验收等全流程，不同国家和行业（如石化、电力、市政）的标准略有差异，但核心要求一致。以下是国内外通用的安装标准及核心要点：

一、国际通用安装标准

ASME B31.3《工艺管道规范》

核心要求：

管托安装位置需符合设计图纸，偏差不得超过 ±5mm（水平方向）和 ±3mm（垂直方向）；

滑动 / 导向管托需预留足够的热位移间隙（间隙量 = 管道最大热胀量 ×1.2），确保管道伸缩时无卡滞；

与设备接口连接的管托（如泵、压缩机进出口）需靠近接口（距离≤1.5m），减少设备附加力矩。

MSS SP-69《管道支吊架安装指南》

重点规定：

管托与管道的接触面积需≥管道外圆周长的 1/3（确保载荷均匀分布）；

焊接式管托的焊缝高度≥6mm，且需进行外观检查（无裂纹、未焊透）；

弹簧管托安装时需按 “冷态载荷” 定位，预压缩量符合设计值（偏差≤±5%）。

二、国内核心安装标准

GB 50235《工业金属管道工程施工规范》

强制性要求：

安装前需检查管托材质、规格是否与设计一致（如碳钢 / 不锈钢材质匹配、承重能力达标）；

固定管托需与管道、支架牢固连接（焊接或螺栓紧固），不得有松动；滑动管托的滑动面需清洁、无毛刺，必要时涂润滑脂（如硅基脂）；

地埋管托需埋设在坚实土层中，底部需做垫层（砂石或混凝土），避免沉降。

HG/T 21629《管道支吊架设计规范》（化工行业）

针对化工管道特性补充：

腐蚀环境中，管托与管道的连接螺栓需采用不锈钢（304 或 316L），并加防松垫片；

高温管道（＞300）的隔热管托安装时，需确保隔热层完整（无破损、缝隙），避免热桥效应；

振动管道（如往复式压缩机出口）的弹簧管托需与管道刚性连接，振幅控制在≤0.1mm。

SH/T 3501《石油化工有毒、可燃介质管道工程施工及验收规范》

特殊要求：

有毒 / 可燃介质管道的管托安装后需进行压力试验（与管道一同试压），确保无泄漏；

法兰、阀门附近的管托需预留足够的检修空间（≥300mm），方便拆卸维护。

三、安装关键流程及标准要求

1. 安装前准备

材料检验：核对管托材质证明（如碳钢的 Q235 材质报告、不锈钢的 316L 成分证明），检查外观（无变形、裂纹、锈蚀）；

管道预处理：清理管道外壁（除锈、除油污），尤其是焊接式管托的焊接区域需达到 Sa2.5 级除锈标准；

支架检查：管廊或基础支架的平整度偏差≤2mm/m，承重能力需≥管托设计载荷的 1.5 倍。

2. 定位与放线

按设计图纸在管道上标记管托位置，间距偏差≤10mm（直线段）、≤5mm（转弯处）；

坡度要求：蒸汽、凝结水等管道的管托需与管道坡度一致（坡度≥0.002），确保介质顺畅流动。

3. 连接与固定

焊接连接：

焊接电流、焊条型号需匹配管道材质（如碳钢用 E4303 焊条，不锈钢用 E308 焊条）；

焊缝需连续、饱满，焊后清理焊渣并做外观检查（必要时做 PT 探伤）；

螺栓连接：

螺栓规格符合设计（如 8.8 级高强度螺栓），拧紧扭矩均匀（用扭矩扳手控制，偏差≤±10%）；

滑动管托的螺栓不得拧紧（仅起限位作用），确保管道可自由伸缩。

4. 调整与校准

水平度：管托顶面水平偏差≤1mm/m，避免管道因倾斜产生附加应力；

弹簧管托：按设计预压缩量调整（用刻度标识控制），恒力弹簧需在冷态下锁定，热态后解锁；

导向管托：导向槽与管道的间隙需均匀（2-5mm），方向与管道轴向一致。

5. 验收标准

外观：管托安装牢固，无松动、变形，防腐涂层完整（无剥落、针孔）；

功能测试：滑动管托手动推动应顺畅（阻力≤50N），弹簧管托在模拟位移下载荷变化率≤设计值的 ±5%；

记录：提交安装记录（含定位尺寸、焊接检测报告、弹簧调整数据），存档备查。

四、特殊场景安装补充要求

高温管道：隔热管托与管道之间需垫隔热垫片（如硅酸铝纤维），避免金属直接接触形成热桥；

低温管道：保冷管托需做好防潮层（如铝箔 + 沥青），防止冷量流失和结露；

地埋管道：管托需包裹防腐层（如环氧煤沥青），与土壤之间垫砂垫层（厚度≥100mm），防止沉降。

总结

管托安装需以国际标准（ASME B31.3、MSS SP-69） 和国内标准（GB 50235、HG/T 21629） 为核心，重点控制定位精度、连接强度、功能适配性（如滑动 / 导向性能）及与管道系统的兼容性。严格遵循标准可避免因安装不当导致的管道振动、泄漏、设备过载等问题，保障系统长期安全运行。
