膜式水冷壁的种类与选择

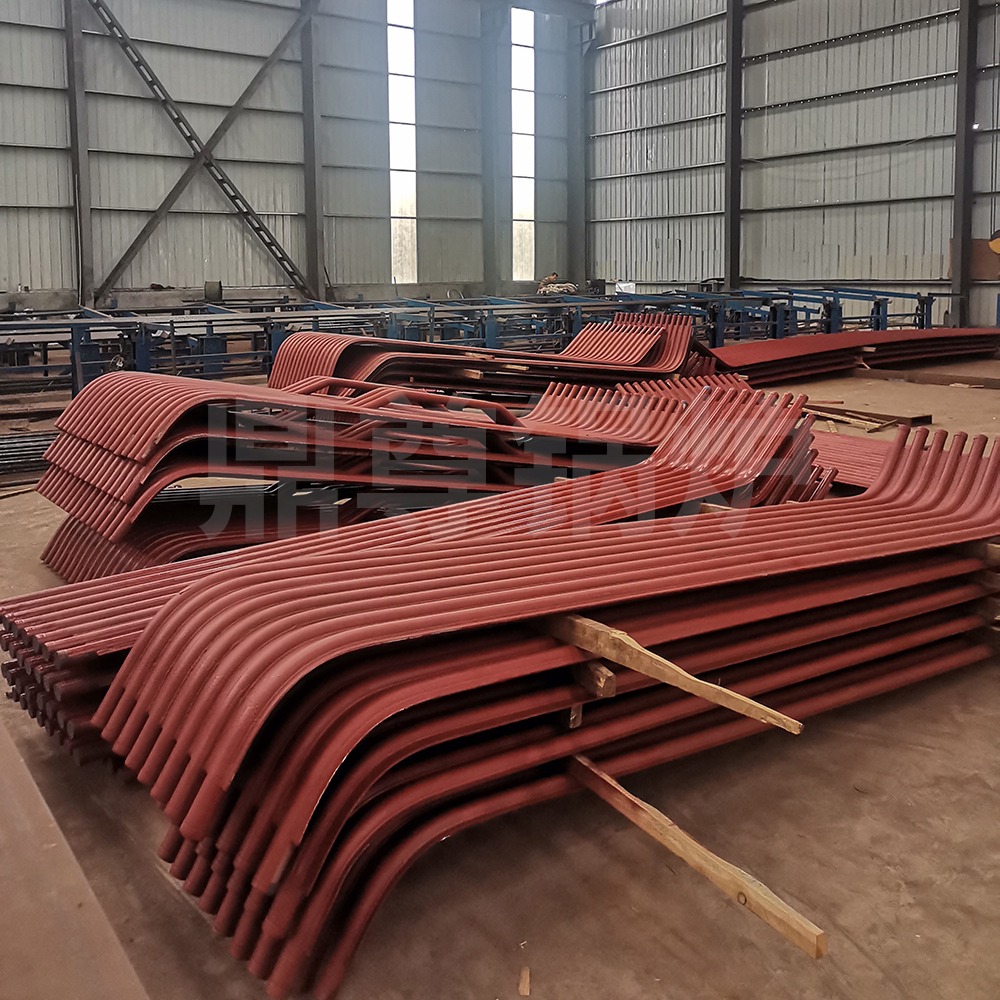

如今，除了少数小容量锅炉外，现代水管锅炉均以水冷壁作为核心蒸发受热面。水冷壁的种类也多种多样，包括光管式和水冷膜式等。光管式水冷壁由普通锅炉钢管组成，其密集的管子排列能更好地保护炉墙。而膜式水冷壁则通过将鳍片管（或扁钢与光管）相互焊接，形成整块管屏，具有气密性好、结渣可能性低等优点，因此在大容量、高温高压锅炉中得到了广泛应用。

膜式水冷壁根据不同工况有不同要求，在材料选择上，水冷壁通常采用碳素钢，但在锅炉压力达到14兆帕以上时，也会选用部分合金钢。至于管子外径，自然循环锅炉一般选用51～83毫米，而多次强制循环锅炉和直流锅炉则多采用22～60毫米。此外，直流锅炉的水冷壁并不局限于直立式，也可以是水平围绕或其他形式，这取决于具体的设计需求。
