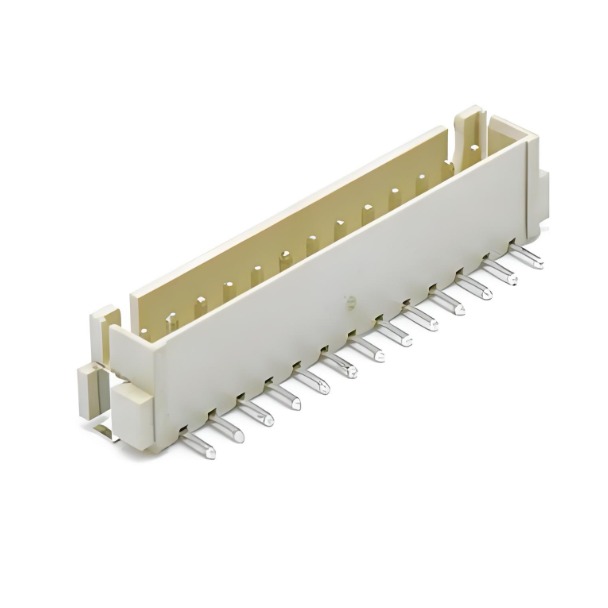

线对板连接器制造工艺深度解析

线对板连接器制造工艺深度解析：从精密冲压到智能检测的全流程揭秘

一、核心制造流程：四大基础工艺的精密协同

线对板连接器的制造是金属加工、材料科学与精密工程的结合，其核心流程分为冲压、电镀、注塑和组装四大环节，每个环节均需严格的质量控制。

冲压：金属的“微雕”艺术

工艺原理：通过高速冲压机（速度可达每分钟数千次）将金属卷带（如铜合金、磷青铜）冲压成端子形状。金属带一端送入冲压机前端，另一端通过液压工作台卷入卷带轮，形成连续生产。

关键参数：冲压速度、模具精度（误差需控制在±0.01mm以内）、金属带张力控制。

创新技术：采用多工位级进模，可在单次冲压中完成多个工序（如切边、成型、打孔），提升效率30%以上。

电镀：表面性能的“魔法涂层”

工艺目的：在端子表面沉积金属涂层，提升导电性、耐腐蚀性和耐磨性。

涂层类型：

镀金：厚度1.27μm以上，用于高频信号传输或高腐蚀环境（如汽车电子）。

镀锡镍：成本较低，适用于工业化学环境，电阻变化率<3%。

选择性电镀：仅对接触区域镀金，降低成本同时保证性能。

质量控制：通过X射线荧光光谱仪检测涂层厚度，确保均匀性。

注塑：塑料的“精准成型”

材料选择：

高温场景：LCP（耐150）、PPS（耐腐蚀）。

成本敏感场景：PA66（阻燃UL 94V-0）。

工艺参数：注塑温度280-320，压力80-120MPa，冷却时间5-10秒。

创新技术：采用微发泡注塑技术，减少材料用量15%的同时提升产品强度。

组装：精密部件的“智能匹配”

接插方式：

单独对插：每次接插一个端子，适用于高精度场景（如医疗设备）。

组合对插：一次接插多个端子，效率提升5倍以上，常用于消费电子。

检测技术：

视觉检测系统：识别端子缺漏、定位偏差，精度达0.02mm。

电气测试：通过四线法测量接触电阻，确保<10mΩ。

二、关键技术突破：从微型化到智能化

微型化技术

0.4mm间距端子：通过激光焊接技术实现超细端子制造，节省布板面积70%。

立贴式连接器：采用SMT（表面贴装技术），高度降低至1.5mm以下，适用于智能手机等轻薄设备。

高频信号传输技术

差分对设计：通过优化端子间距和屏蔽结构，支持56Gbps高速信号传输。

低阻抗材料：采用铜合金基材+镀金涂层，接触阻抗降低至5mΩ以下。

智能化检测技术

内嵌故障诊断：在连接器中集成温度传感器和微控制器，实时监测接触状态。

AI视觉检测：通过深度学习算法识别微小缺陷，检测速度提升10倍。

三、行业应用与选型指南

汽车电子

应用场景：发动机舱线束连接ECU、电池管理系统（BMS）采样线连接。

选型要点：

优选镀金密封端子（如矢崎EC8系列），耐振动（10G加速度）和高温（150）。

采用双锁扣结构，防止振动导致脱落。

工业控制

应用场景：PLC柜传感器布线、电机驱动器连接。

选型要点：

压接端子+镀锡镍层，抵抗腐蚀性气体（如SO₂、NO₂）。

插拔力>5,000次，满足工业级耐用性要求。

消费电子

应用场景：手机屏幕排线连接主板、笔记本电脑电池接口。

选型要点：

莫仕ZIF连接器，弯曲半径≥3mm，防止频繁弯折导致断裂。

成本敏感场景可选IDC刺破式连接器，免剥线效率提升50%。

四、未来趋势：高压化与生态化

高压化（1,500V SiC平台）

适配新能源汽车800V高压系统，采用螺钉端子+散热基座设计，载流能力提升至35A。

生态化设计

模块化连接器：支持热插拔和快速更换，减少设备停机时间。

环保材料：采用生物基塑料和可回收金属，降低碳足迹。

智能化集成

无线连接器：通过NFC或蓝牙实现设备间无线数据传输，减少物理连接点。

自修复涂层：在端子表面涂覆纳米材料，自动修复微小划痕，延长使用寿命。

结语：精密制造的“隐形冠军”

线对板连接器作为电子系统的“血管与神经枢纽”，其制造工艺的每一次突破都推动着整个电子行业的发展。从微型化到智能化，从高压化到生态化，未来的连接器将不仅仅是物理连接件，更将成为智能设备的关键节点。对于制造商而言，持续投入研发、优化工艺流程、提升质量控制水平，将是赢得市场竞争的核心策略。
