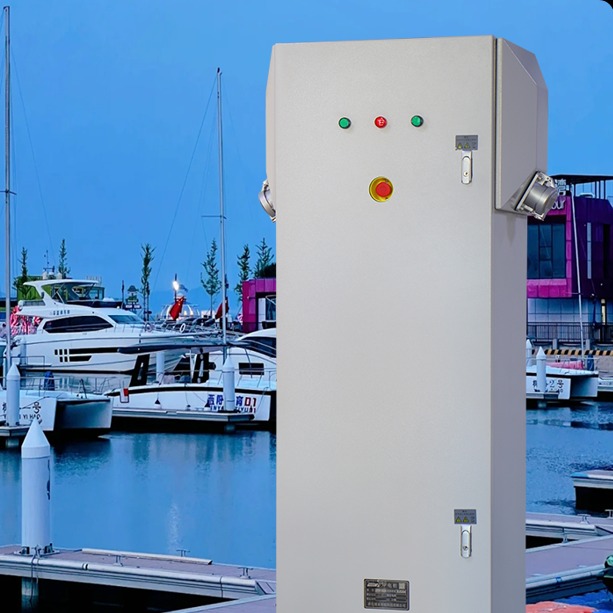

什么是船舶岸电箱

一．岸电箱介绍

船舶岸电配电箱（以下简称岸电箱）是一种安装于港口码头的专用船舶供电保障设备。该装置适用于工作频率50～60Hz，额定工作电压220V/380V的三相交流配电系统，为靠港船舶提供快速、安全的标准岸电接口，实现船舶分缆供电、数据采集、计费和结算。

二．岸电箱基本功能

2.1供电功能‌：岸电箱为靠港船舶提供电力，通常输出电压为220V或380V的三相交流电，满足船舶的基本用电需求。‌

2.2数据采集和计费‌：岸电箱具备数据采集功能，能够记录船舶使用岸电的情况，并进行计费和结算。‌

2.3安全保护‌：岸电箱具有防雨、防尘、防潮等设计，确保在各种天气条件下都能正常工作‌。

三．岸电桩优势

3.1环保‌：使用岸电可以减少船舶柴油发电产生的噪音和废气排放，改善港区环境‌。

3.2经济‌：岸电通常比船舶自带的柴油发电机发电更便宜，能够节省燃料费用‌。

3.3便捷‌：岸电箱即插即用，操作简便，船员可以快速接入电源并开始使用‌。

四．岸电箱的使用及注意事项

岸电箱是港口码头为靠港船舶提供标准岸电接口的专用供电设备，其核心功能包括分缆供电、数据采集、计费结算等。以下是使用岸电箱的关键步骤及注意事项。

4.1使用步骤

4.1.1电缆连接与电源确认

将岸电电缆牢固连接至岸电箱的接线柱，合上岸电配电开关，观察电源指示灯亮起（表明岸电已通电）。电压匹配检查‌：确保岸电的额定电压（通常220V/380V）、频率（50～60Hz）与船电系统一致。

4.1.2相序检测与调整

使用相序测定器或负序继电器检测岸电与船电的相序。若指示灯亮暗关系与标志不一致，需互换两相电缆位置（通常由岸上人员操作）。‌三相四线制系统‌：需将岸电中性线接至岸电箱的船体接线柱，确保船体与岸电中性线连接。

4.1.3电网切换操作

将主发电机及应急发电机切换至手动模式，分断发电机主开关，待电网失电后立即合上岸电开关（主配电板或应急配电板）。

4.2安全注意事项

4.2.1电气安全

严禁发电机与岸电同时供电‌：必须通过联锁装置确保两者不会同时合闸。

‌防过载与防电击‌：合理分配用电设备，操作时保持手部干燥，并定期检查电缆接头。

4.2.2环境与维护

防护等级要求‌：岸电箱需具备防腐、防水、防尘特性（如304不锈钢箱体）。

‌定期维护‌：检查绝缘材料耐久性，清理潮湿或杂物，雷雨天气谨慎使用。

4.2.3操作规范

禁止带电维修‌：操作人员需接受培训，熟悉应急处理措施（如紧急切断电源）。

‌计费与记录‌：智能岸电系统需通过“船E行”等平台扫码使用，并留存操作记录。

五．如何选择岸电箱设备

5.1电压和频率

岸电箱应适用于工作频率50～60Hz，额定工作电压220V/380V的三相交流配电系统‌。

5.2‌功能和保护措施‌

岸电箱应具备相序指示、相序转换以及欠压、过载、短路保护等功能，以确保安全和可靠性‌。

5.3安装方案

根据船舶连接高压岸电的实际情况，提供多种安装方案，以便船载高压岸电箱的设计与选型‌。

5.4环境适应性

不同地区的码头环境和电力供应系统可能存在差异，选择岸电箱时需要注意因地制宜和环境适应。例如，如果码头常常出现潮湿、多尘或高温等环境条件，需要选择适应这些条件的防护等级高的岸电箱，以确保设备的正常运行和长期可靠性‌。

5.5标准和认证

遵循国家标准和相关要求，选择符合标准规定的优质产品。

六．总结

船舶岸电配电箱（岸电箱）是港口码头为靠港船舶提供安全、高效电力供应的重要设备。它支持220V/380V三相交流电，具备供电、数据采集、计费结算等核心功能，同时通过防尘、防水、防潮等设计确保稳定运行。使用岸电箱能有效减少船舶柴油发电的污染，降低燃料成本，并简化供电操作。在实际应用中，需严格遵循电压匹配、相序检测、电网切换等操作规范，并注意电气安全、环境防护及定期维护。选择岸电箱时，需综合考虑电压频率、保护功能、环境适应性及认证标准，以确保设备可靠性和长期使用效益。岸电箱的推广和应用对促进绿色港口建设、优化能源使用具有重要意义。
