厚膜丝网印刷技术在CGM血糖仪的工艺应用

厚膜丝网印刷技术在CGM（连续血糖监测）血糖仪的传感器制造中具有关键作用，主要体现在以下工艺环节：

一、传感器多层结构的精密印刷

‌电极层印刷‌

使用导电碳浆或银浆印制微米级电路图案（线宽可低至20μm），构成传感器的工作电极与参比电极，确保电流信号的稳定传输。印刷需采用高张力复合网板（目数自定），通过CCD视觉自动对位系统实现±5μm套印精度，避免线路偏移导致信号失真‌。

‌绝缘层印刷‌

覆盖电极层非工作区域，隔离环境干扰并保护底层电路。浆料需具备生物兼容性，印刷厚度均匀性直接影响传感器的抗干扰能力与长期稳定性。

‌酶涂层印刷‌

在电极表面精准涂覆葡萄糖氧化酶生物层，厚度需严格控制（通常为微米级），确保酶活性与葡萄糖反应的灵敏性‌。此环节要求低温烘干（约100），避免酶变性失活‌。

二、技术优势与质量控制

‌高精度与一致性‌：采用悬浮印刷系统与微孔陶瓷平台，膜厚均匀性误差<5%，保障大批量生产时传感器性能一致‌。例如硅基动感CGM通过该技术实现免指血校准，误差率（MARD值）达到临床标准‌。

‌环境严控‌：净化车间内恒温（22-26）、恒湿（65%），结合网距（1.2mm）与气压（1.5kg）的精准调节，减少印刷缺陷‌。

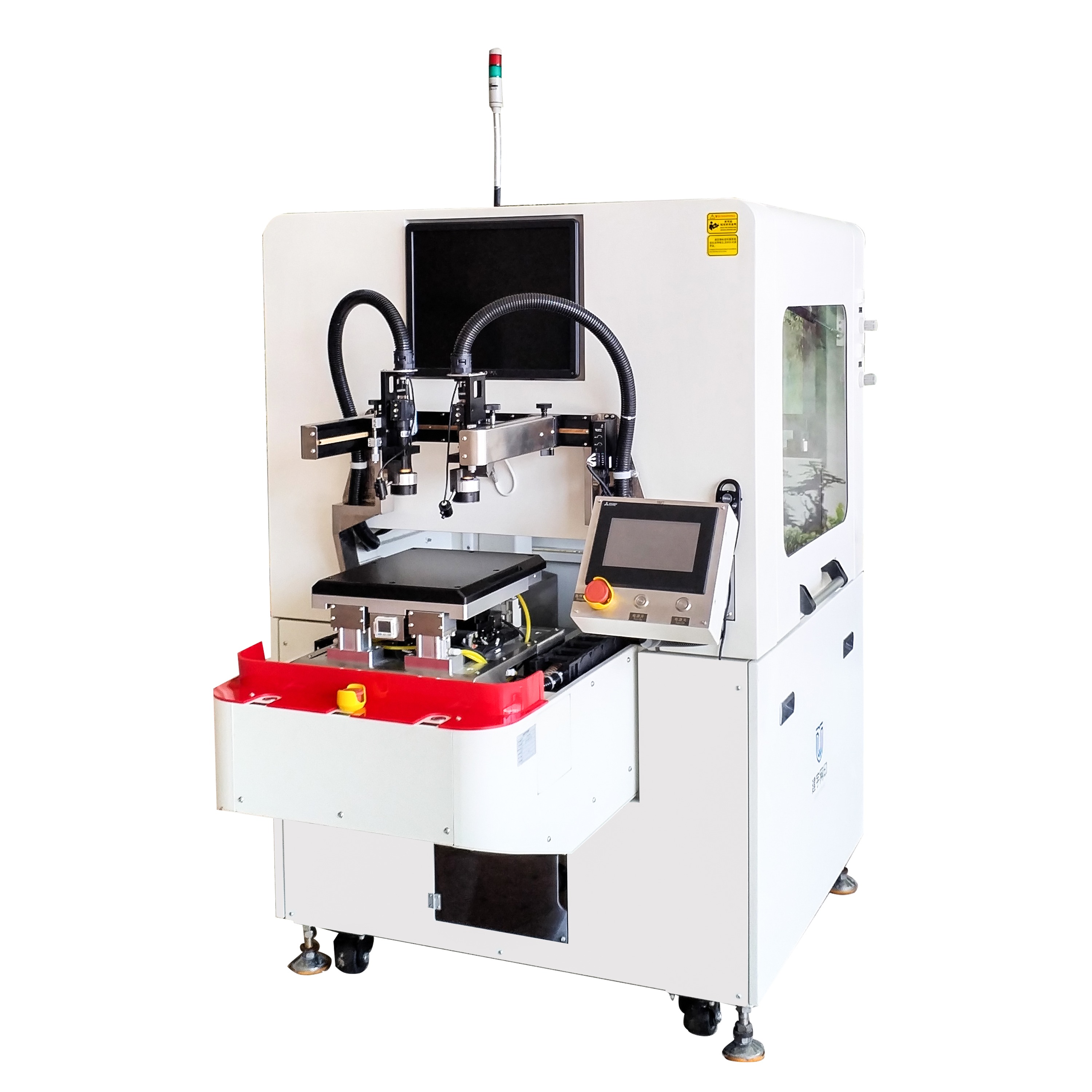

‌效率与成本‌：全自动厚膜丝印机支持多层连续印刷，单机日产能可达数万片，显著降低制造成本‌。

三、行业挑战与发展

当前国产CGM电极量产良率仍面临挑战，部分批次因印刷膜厚不均导致读数误差（MARD>15%）。未来需突破高精度套印技术（如双面电极对准），并开发低温固化生物兼容浆料，以适配柔性可穿戴设备需求‌。
