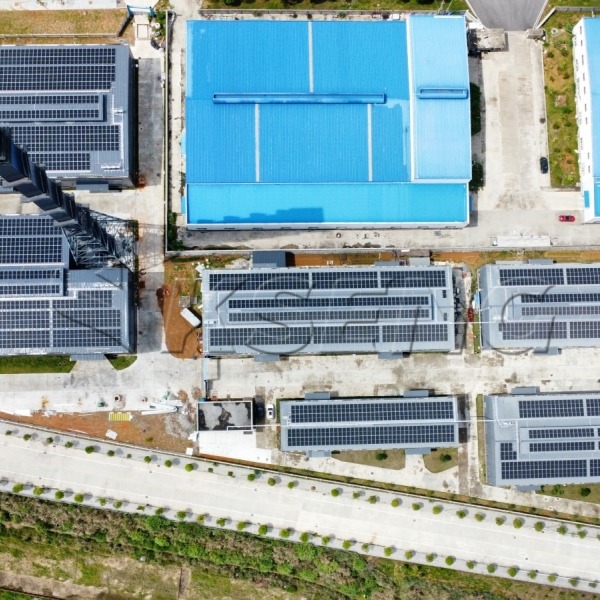

屋顶分布式光伏电站常见的几种安装方式

一、混凝土基础安装：

混凝土基础安装主要适用于混凝土平面屋顶。按施工方式可分为预制水泥基础和直接浇筑基础；根据其大小可分为独立底座基础和复合底座基础。

独立底座基础：支架与水泥基础基座螺丝连接；支架连同水泥基础一起浇筑；支架直接压在混凝土基础凹槽下；混凝土直接放置在支架上。

复合底座基础：支架与混凝土基础基座螺丝连接；支架连同水泥基础一起浇筑。

优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，施工简单方便。

二、夹具安装：

夹具安装主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。材质可分为铝型材、热镀锌钢、铝合金、不锈钢等。

彩钢瓦的安装夹具：夹持方式固定彩钢瓦上的光伏组件。（想象为夹具紧紧夹持在彩钢瓦上，确保光伏组件稳固。）

马鞍支座：与彩钢瓦通过粘接或螺栓固定方式连接。（想象为马鞍支座稳固地连接在彩钢瓦上，支撑光伏组件。）

琉璃瓦挂钩固定基础：挂钩用螺栓固定于横梁上；挂钩用膨胀螺栓固定于混凝土楼板上。

优点：重量轻、成本较低、可靠性高、安装便捷。

三、光伏支架与屋顶粘接安装：

支架直接接入楼板；支架底座用建设胶粘接于屋顶；金属支架嵌入式粘接于屋顶。

优点：适用于特定类型的屋顶，安装较为灵活。
