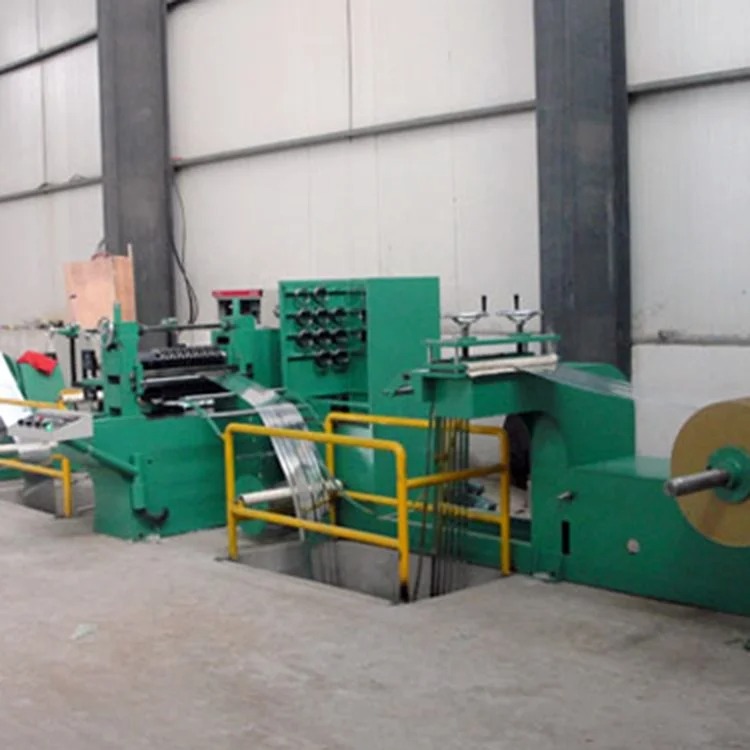

精密金属分条机的核心功能

精密金属分条机是一种用于纵向分切金属卷材的高精度工业设备，能够将宽幅金属带材精确裁切成多规格窄带条，广泛应用于汽车制造、家电、建材、冶金等行业。

一、核心功能与技术特点

高精度裁切

采用圆盘刀或滚剪技术，通过刀轴系统实现微米级裁切精度（通常≤0.05mm），确保分条后的窄带条宽度一致、边缘平整。

配备高精度导向槽和锁紧装置（如丝杆调节、挤压块锁紧），可快速调整刀片位置，适应不同规格的分条需求。

恒张力控制

通过变频器或张力控制器实时监测卷径变化，自动调整电机输出转矩，维持收放卷过程中的恒定张力，避免材料变形或断裂。

例如，V系列变频器可提供三路模拟量输入端口，通过调整电压（0~10V）实现转矩控制，确保张力稳定。

同步转速与限速运行

根据电机极对数和频率计算同步转速（如四级电机同步转速为1500r/min），避免低频运行时转矩不足。

设定最低速度限制（如60rpm/min），防止最大卷径时速度过低导致设备停转或飞车。

模块化与自动化设计

集成上料小车、开卷机、校平机、纵剪机、废边收卷机、张紧机、收卷机等模块，实现全流程自动化生产。

部分机型配备人机界面（HMI）和PLC控制系统，支持参数预设、故障诊断和数据记录，提升操作便捷性。

二、设备组成与工作流程

主要结构

刀轴系统：包括上刀轴、下刀轴、圆盘刀片（直径通常为ф65mm~ф240mm）、同步齿轮箱等，负责金属带材的裁切。

传动系统：由万向联轴节、变频电机（功率范围0.75kW~180kW）和减速机组成，提供稳定动力输出。

收放卷装置：包括开卷机、收卷机、张紧机，用于金属卷材的展开和收卷，并维持恒定张力。

辅助装置：如校平机（消除材料内应力）、废边收卷机（收集裁切废料）、卸料装置等。

工作流程

上料：金属卷材通过上料小车或液压开卷机展开。

校平：材料经过校平机消除波浪边或内应力，确保平整度。

分条：圆盘刀片在压力作用下对材料进行纵向裁切，形成多条窄带条。

收卷：窄带条通过张紧机保持张力，最终由收卷机卷成成品卷。

废料处理：裁切产生的废边由废边收卷机收集，便于回收利用。

三、应用领域与材料适应性

主要应用行业

汽车制造：分条带钢、不锈钢用于车身结构件、冲压件。

家电行业：分条冷轧板、镀锌板用于冰箱、洗衣机外壳。

建材行业：分条铝板、铜带用于装饰材料、管道。

冶金行业：分条热轧板、硅钢片用于变压器、电机制造。

光电材料：部分机型可分条OCA、ITO膜等光学薄膜（需特殊配置）。

适用材料范围

金属卷材：冷轧板、热轧板、镀锌板、不锈钢、铝板、铜带等，厚度范围通常为0.1mm~10mm。

特殊材料：表面涂镀后的金属卷板（如马口铁）、高强度合金钢等。

四、选型建议与行业趋势

选型关键参数

裁切精度：根据产品要求选择精度等级（如±0.05mm或更高）。

裁切速度：根据生产节拍选择速度范围（如50m/min~180m/min）。

材料厚度与宽度：确认设备最大裁切厚度（如0.3mm~10mm）和宽度（如80mm~2000mm）。

自动化程度：根据预算选择手动、半自动或全自动机型。

行业发展趋势

高速化与智能化：通过高性能伺服电机和PLC控制，实现更快的裁切速度和更精准的张力控制。

节能环保：优化传动系统设计，降低能耗；采用废料回收装置，减少材料浪费。

多功能集成：部分机型集成纵剪、横剪、冲孔等功能，满足多样化生产需求。
