乳化沥青破乳速度试验 方法

乳化沥青破乳速度试验方法依据《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）T0658标准执行，核心流程如下：

‌一、试验前准备‌

‌仪器与材料‌

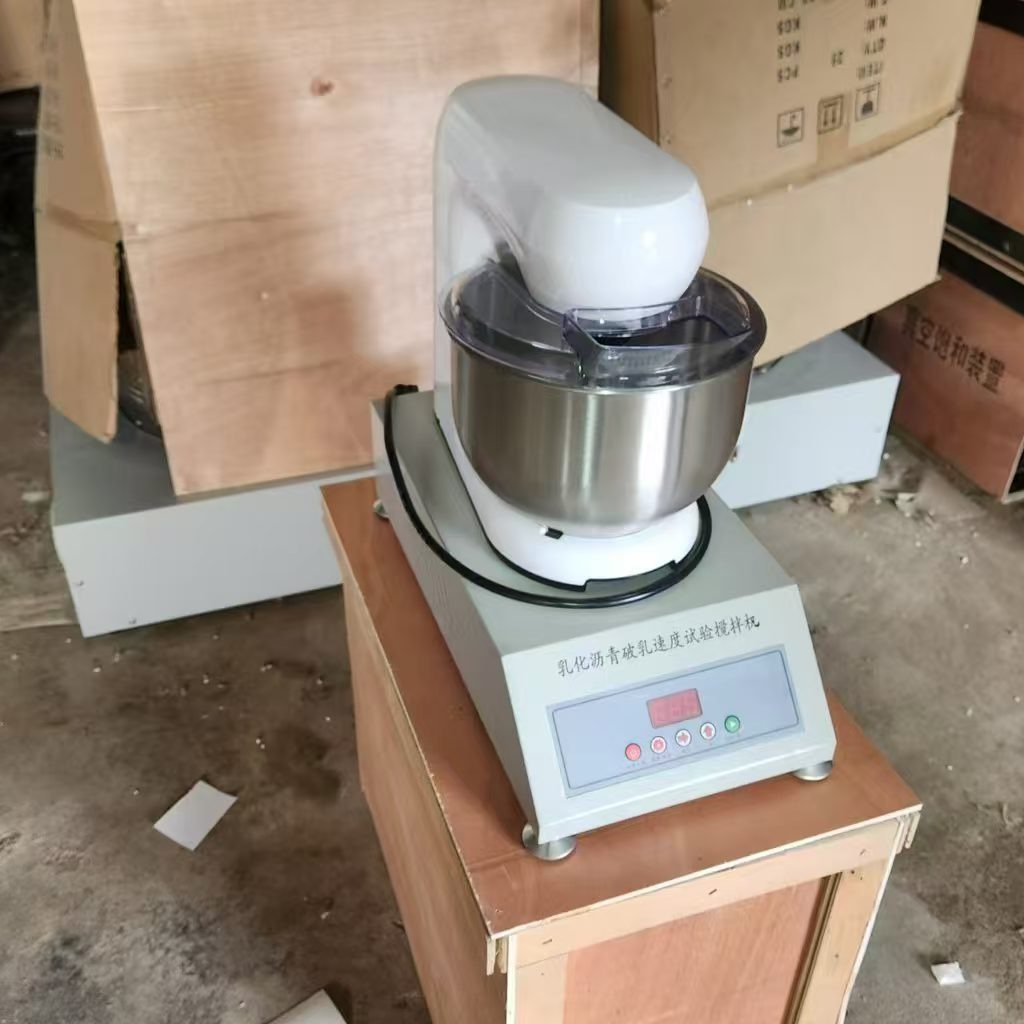

乳化沥青破乳速度试验仪（含玻璃烧杯、搅拌器、温度计）、恒温水浴锅24；

标准矿料：粒径分级（4.75mm、2.36mm、0.6mm、0.3mm、0.075mm），按‌A组‌（粗集料为主）和‌B组‌（细集料为主）配比混合（表1）45；

乳化沥青试样、蒸馏水、溶剂（清洗用）211。

‌试样处理‌

矿料经105烘干至恒重，含水率＜0.5%24；

乳化沥青若温度过低，水浴加热至30-50（不超过60）并搅拌均匀26。

‌表1：标准矿料级配比例（%）‌

矿料规格（mm） ‌A组‌ ‌B组‌

4.75~2.36 85 —

2.36~0.6 7 30

0.6~0.3 5 30

0.3~0.075 3 30

<0.075 — 10

‌总量‌ 100 100 45

️ ‌二、试验步骤‌

‌A组矿料拌和（粗集料主导）‌

取A组矿料200g置于烧杯中，阳离子乳化沥青先加5mL蒸馏水拌匀，再注入20g乳液；阴离子乳化沥青直接注入20g乳液45；

搅拌桨距杯底10mm，以‌60±5 r/min‌转速搅拌30秒，观察混合料结团状态46。

‌B组矿料拌和（细集料主导）‌

取B组矿料200g，加30mL蒸馏水拌匀，注入50g乳液试样45；

相同转速下搅拌1分钟，观察混合物均匀性及破乳迹象（如絮凝、结块）24。

‌静置观测与分级‌

停止搅拌后静置烧杯，分别记录‌5min、10min、30min‌时的状态变化（表2）24；

综合两组结果判定破乳等级：

‌快裂（RS）‌：A组混合料松散结块，B组立即凝聚成团；

‌中裂（MS）‌：A组轻微结团，B组混合均匀；

‌慢裂（SS）‌：两组均混合均匀且无结块45。

‌表2：破乳速度分级标准‌

‌等级‌ ‌A组现象‌ ‌B组现象‌

快裂(RS) 松散结块，沥青包裹不均 乳液注入后立即凝聚成团

中裂(MS) 轻微结团，部分矿料裸露 混合均匀无凝聚

慢裂(SS) 均匀分散无结块 均匀分散无结块 45

️ ‌三、关键控制点‌

‌环境条件‌

室温恒定‌25±2‌，乳化沥青与矿料温度需接近室温24；

高温（>30）加速破乳，低温（<15）延缓分离1316。

‌操作规范‌

搅拌速度严格控制在‌60±5 r/min‌，避免转速过快导致提前破乳24；

乳液沿烧杯壁缓慢倒入，减少冲击引起的局部破乳26。

‌干扰因素‌

‌pH值‌：阳离子乳化沥青酸性环境（pH↓）延缓破乳，阴离子碱性环境（pH↑）延缓破乳16；

‌添加剂‌：氯化钙等无机盐添加剂可延长破乳时间13。

‌四、仪器维护与校准‌

试验后立即用汽油清洗烧杯、搅拌桨，防止沥青固化残留211；

定期校验搅拌器转速精度及温度计准确性217。

‌技术演进方向‌

新型设备集成‌图像识别系统‌，自动分析絮凝物粒径分布，替代人工观测（如实时生成破乳动力学曲线）917。

‌试验意义‌：破乳速度等级直接决定乳化沥青适用场景——快裂型（RS）用于表面处治，中裂型（MS）用于冷拌混合料，慢裂型（SS）用于透层油与稳定基层14。
