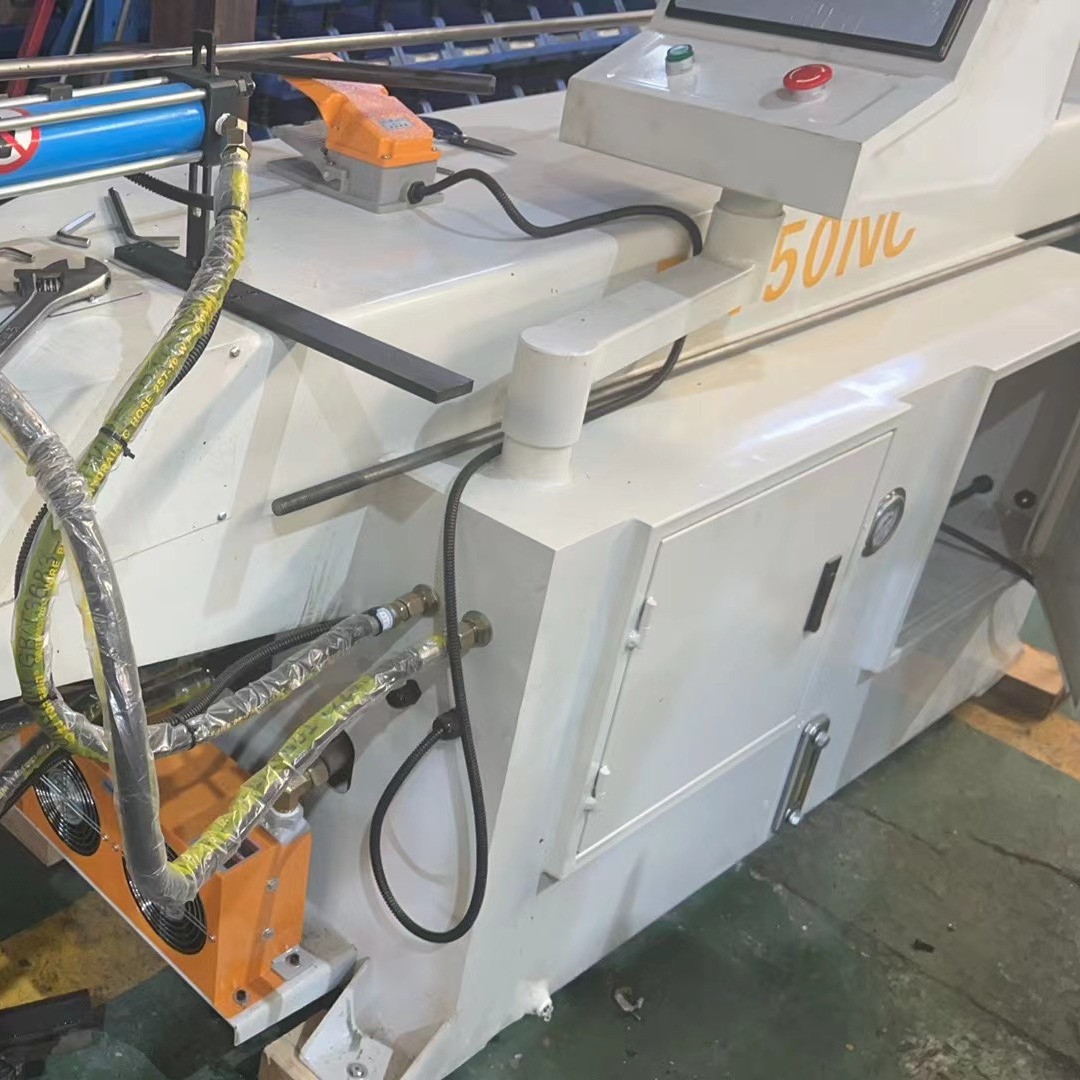

弯管机主要由哪些部件组成

1.机架：

机架是弯管机的基础结构，通常由高强度钢材制成，提供整个设备的支撑和稳定性。

机架上安装有各种零部件，如弯曲模具、夹紧装置、驱动系统等。

机架的设计和制造质量直接影响弯管机的刚性、稳定性和使用寿命。

2.控制系统：

控制系统是弯管机的"大脑"，负责控制整个弯管过程，确保弯管的精确性。

现代弯管机的控制系统通常采用PLC（可编程逻辑控制器）或CNC（计算机数字控制）系统。

控制系统可以设置和调整各种参数，如弯曲角度、弯曲速度、弯曲半径等。

3.液压系统（液压弯管机）：

液压系统是液压弯管机的动力源，由液压泵、液压缸、液压阀和液压管路等组成。

液压系统通过液压油传递压力，提供弯曲所需的力，控制管材的弯曲速度和力度。

液压系统的压力可以根据管材材质和直径进行调整，确保适宜的控制力。

4.弯管模具：

弯管模具是弯管机的关键部件，直接与管材接触并决定弯曲形状。

弯管模具通常由弯曲模、夹紧模和支撑模三部分组成。

模具的材质和精度对弯管质量有重要影响，需要根据管材的材质和直径选择合适的模具。

5.驱动系统（电动弯管机）：

驱动系统由电机、减速器和传动装置组成，为弯管机提供动力。

驱动系统的性能决定了弯管机的弯曲速度和力量，影响生产效率和弯管质量。

现代电动弯管机通常采用伺服电机驱动，具有更高的控制精度和响应速度。

6.夹紧装置：

夹紧装置用于固定管材，防止弯曲过程中管材移动或旋转。

夹紧装置通常由夹紧油缸、夹紧块和夹紧臂等组成。

夹紧力需要根据管材的材质和直径进行调整，确保管材在弯曲过程中保持稳定。

7.定位系统：

定位系统用于确定管材的弯曲位置和角度，确保弯曲精度。

定位系统通常由定位油缸、定位块和定位传感器等组成。

现代弯管机的定位系统通常采用高精度的传感器和编码器，确保定位精度。

8.冷却系统（部分弯管机）：

冷却系统用于在弯管过程中降低模具和管材的温度，防止过热导致材料变形或模具损坏。

冷却系统通常由冷却水箱、冷却泵和冷却管路等组成。

冷却系统在高频弯管和大直径管材弯曲时尤为重要。

3. 弯管机操作前需要做哪些准备工作？

在操作弯管机之前，必须进行充分的准备工作，以确保操作安全和弯管质量。以下是弯管机操作前需要完成的主要准备工作：

9.安全检查：

确保设备的安全防护装置（如防护罩、紧急停止按钮等）完好无损。

检查设备周围是否有障碍物或安全隐患，清理工作区域。

确认设备的接地是否良好，电气系统是否正常。

10.个人防护装备：

操作人员必须穿戴好安全防护装备，包括安全眼镜、手套、防护服等。

根据具体工作环境，可能还需要佩戴耳塞、防尘口罩等。

禁止穿戴宽松衣物或首饰，防止被卷入机器。

11.设备检查：

检查设备运行状态，确保弯管机处于稳定且安全的运行条件。

检查各部件是否正常，如模具是否磨损、夹紧装置是否灵活等。

检查液压系统（如果有）的油位是否在标线范围内，液压油是否浑浊或含杂质。

12.材料检查：

确认管材直径和材质符合设备要求，禁止弯曲超出规定范围的管材。

检查管材表面是否有裂纹、变形或其他缺陷，如有应及时更换。

测量管材的长度和壁厚，确保符合弯曲要求。

13.模具准备：

根据待弯曲管材的直径和弯曲半径要求，选择相应规格的弯模。

检查模具是否完好，如有磨损或损坏应及时更换。

正确安装模具，确保模具与驱动轴和滚轮支架正确配合。

14.参数设置：

根据管材材质、直径和弯曲要求，设置合适的弯曲参数，如弯曲角度、弯曲速度、夹紧力等。

对于数控弯管机，需要输入或调用相应的程序。

检查参数设置是否正确，如有必要进行预弯测试。

15.润滑和清洁：

对设备的活动部件进行润滑，确保其运行灵活。

清洁模具和管材表面，去除油污、灰尘和杂质。

在管材和模具接触部位涂抹适量的润滑油，减少摩擦。

16.工作区域准备：

清除工作区域内的杂物，确保操作空间充足。

在设备周围设置明显的安全标识，禁止非操作人员进入工作区域。

准备好必要的工具和材料，如量具、扳手、润滑油等。

17.预热（如需）：

对于某些需要预热的管材（如不锈钢、高强度钢等），需进行预热处理。

预热温度应根据管材材质和弯曲要求确定，通常在200-400之间。

使用红外测温仪等工具监测预热温度，确保温度均匀。

18.熟悉操作规程：

操作人员必须熟悉弯管机的操作规程和安全注意事项。

了解设备的紧急停止按钮位置和使用方法。

确认已接受过专业培训，具备操作该设备的资格。

通过以上准备工作，可以确保弯管机的安全、高效运行，提高弯管质量，减少设备故障和事故的发生。
