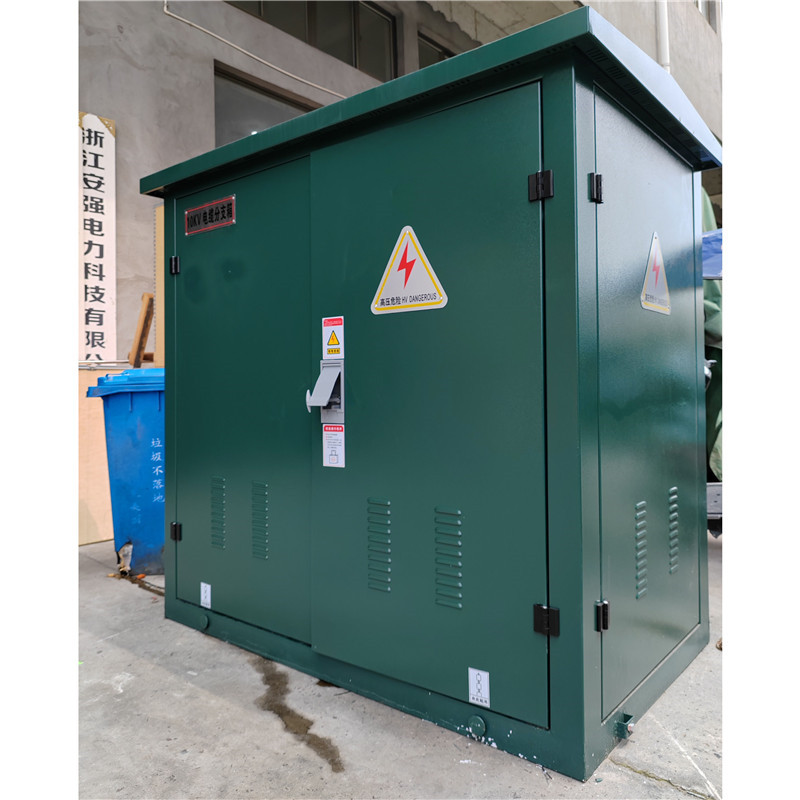

光伏电缆分支箱的散热要求
·
浙江安强电力科技，2013年成立于乐清市，专业提供真空断路器等多样电力设备，经验丰富，在电力领域具权威性。
导读：
光伏电缆分支箱散热设计需满足：
- 温升限制：在额定电流下，任何部位温升≤40K（环境温度40基准）
- 散热方式：
- 自然对流：箱体开孔面积≥0.5%表面积
- 强制风冷：风扇需IP54防护，噪声≤55dB
- 热设计要点：
光伏电缆分支箱散热设计需满足：
- 温升限制：在额定电流下，任何部位温升≤40K（环境温度40基准）
- 散热方式：
- 自然对流：箱体开孔面积≥0.5%表面积
- 强制风冷：风扇需IP54防护，噪声≤55dB
- 热设计要点：
- 发热元件间隔≥15mm
- 铜排载流量≤3A/mm²
- 安装散热片的功率器件需涂导热硅脂
- 验证标准：
通过热成像仪检测，各端子温差应≤10
在85%额定负载下连续运行8小时，箱内温度应≤70
