c型钢和p型管卡如何固定

C 型钢与 P 型管卡的固定是管道支架安装中的常见组合，两者通过模块化设计实现快速装配，适用于多管道系统的标准化固定。以下从固定原理、配件组合、安装步骤及注意事项等方面详细说明：

一、固定原理与配件构成

1. 核心原理

C 型钢（截面呈 “C” 型）作为支架主结构，通过槽内滑块与 P 型管卡底板连接，利用螺栓紧固实现管道固定。C 型钢的槽道设计允许管卡位置灵活调节，满足不同管径、间距的安装需求。

2. 关键配件

C 型钢：常用规格有 41×41mm、41×62mm 等，材质多为碳钢镀锌或不锈钢，槽内预设滑块卡槽。

P 型管卡：底板需适配 C 型钢槽道，常见类型包括：

滑块式底板：底板底部带滑块，可嵌入 C 型钢槽内滑动定位。

螺栓孔底板：底板开设螺栓孔，通过 T 型螺栓与 C 型钢连接。

连接件：T 型螺栓（与 C 型钢槽匹配）、螺母、垫圈、防松配件（弹簧垫、锁固胶）。

二、固定方式与安装步骤

1. 滑块式底板固定（常用场景）

步骤 1：C 型钢支架安装

将 C 型钢通过吊杆（如膨胀螺栓 + 丝杆）固定在建筑结构（屋顶、墙面），或直接焊接在钢结构支架上，确保 C 型钢水平 / 垂直，间距符合设计要求（如单根 C 型钢长度≤6m 时需 2 个固定点）。

步骤 2：管卡定位

根据管道布置图，在 C 型钢槽内滑动滑块式 P 型管卡，调整至指定位置（如水平管道间距≤3m，垂直管道≤2m），用记号笔标记滑块位置。

步骤 3：固定管卡底板

将滑块式底板沿 C 型钢槽插入，推动至标记位置，拧紧滑块上的锁紧螺栓（或 T 型螺栓），使滑块与 C 型钢槽内壁紧密咬合，防止滑动。

步骤 4：安装管道与管卡

将管道放入 P 型管卡的弧形卡槽，盖上上盖，穿入连接螺栓（通常为 M8-M12），加弹簧垫圈后均匀拧紧，确保管道与卡槽贴合无晃动。

2. T 型螺栓固定（适用于非标准底板）

步骤 1：C 型钢开槽与定位

在 C 型钢槽道对应位置，用 T 型螺栓穿过底板安装孔，螺栓头部卡入 C 型钢槽内的卡槽（T 型螺栓头部需与槽宽匹配，如 41×41mm C 型钢适配 M8 T 型螺栓）。

步骤 2：紧固底板

从 C 型钢槽外侧拧入螺母，将底板固定在 C 型钢上，拧紧力矩需均匀（如 M8 螺栓约 8-10N・m），避免底板倾斜。

步骤 3：后续管道安装

与滑块式底板步骤相同，放置管道后紧固管卡上盖。

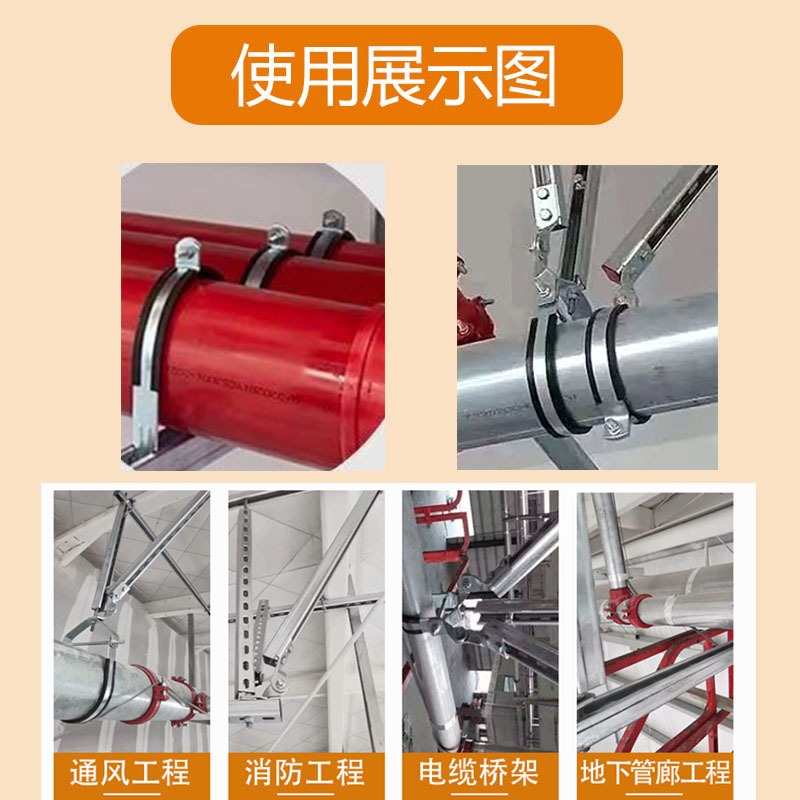

通过规范 C 型钢与 P 型管卡的固定方式，可实现管道系统的模块化安装，提高施工效率的同时确保结构稳定性，尤其适用于管廊、机房等多管道集中布置的场景。安装时需结合承重、环境、抗震等需求综合选型，避免因固定不当导致安全隐患。
