电堆和膜电极的关系

电堆（Fuel Cell Stack）与膜电极（Membrane Electrode Assembly, MEA）是质子交换膜燃料电池（PEMFC）中核心的层级关系，两者相互依存、缺一不可。它们的关系可概括为：膜电极是电堆的“心脏”与功能核心单元，而电堆是膜电极实现规模化应用的集成载体。具体关系剖析如下：

一、功能定位关系：系统 vs. 核心部件

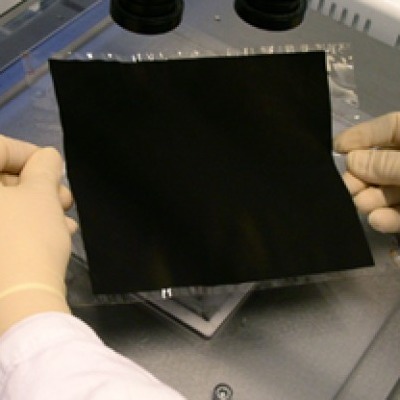

膜电极（MEA） - 电化学反应的发生地

本质：由质子交换膜（PEM）、阴阳极催化层（CL）和气体扩散层（GDL）通过热压工艺复合而成的“三明治”结构单元。

核心功能：

发生氢氧电化学反应（H₂ → 2H⁺ + 2e⁻ ; ½O₂ + 2H⁺ + 2e⁻ → H₂O）。

传导质子（通过PEM）、电子（通过CL和GDL）和反应气体（通过GDL）。

性能决定性：直接决定单电池的输出电压、电流密度、效率和寿命。

电堆（Stack） - 规模化发电的集成系统

本质：由数十至数百个重复单元（单电池）串联而成的模块化结构。

核心功能：

通过串联单电池提高输出电压（单片电压约0.6–0.8V，串联后可达数百伏）。

集成流场板（Bipolar Plate）、密封件、端板等辅助部件，构建反应气/冷却液流道，实现机械支撑与系统密封。

二、结构集成关系：组件与单元嵌套

层级 组成 作用 与MEA的关系

膜电极（MEA） PEM + 阴阳极CL + 双侧GDL 电化学反应的独立功能单元 电堆的最小功能载体

单电池（Cell） MEA + 双极板 + 密封圈 构成基础发电单元 MEA被夹在双极板之间形成单电池

电堆（Stack） 多个单电池 + 端板 + 紧固件 实现规模化电力输出 数十至数百个含MEA的单电池串联叠加

关键嵌套逻辑：MEA → 封装为单电池 → 串联为电堆。

三、工作协同关系：反应与传导的耦合

反应路径耦合

氢气侧：H₂经电堆流场板通道→GDL扩散→阳极CL反应生成H⁺和e⁻。

氧气侧：O₂经流场板通道→GDL扩散→阴极CL与H⁺和e⁻反应生成水。

离子/电子传导：

H⁺通过MEA中的PEM传导至阴极（离子通路）。

e⁻通过GDL/双极板经外电路传导至阴极（电子通路）。

性能传递链条

MEA性能 → 单电池性能 → 电堆性能

MEA的催化剂活性、质子膜导电性、GDL透气性直接决定单电池效率。

电堆总功率 = 单电池平均功率 × 电池片数，因此MEA的均一性（一致性）是电堆可靠性的关键。

四、研发与生产中的依存关系

技术迭代方向

膜电极创新驱动电堆升级：例如铂载量降低的薄CL-MEA可提升电堆功率密度；高温质子膜（如PBI膜）MEA推动耐高温电堆开发。

电堆设计约束MEA选型：高压电堆需MEA具有高机械强度；快启停电堆要求MEA抗反极能力。

制造工艺联动

MEA制备（涂布/CCM热压）需匹配电堆组装精度（如压缩率控制）。

电堆的泄漏率、接触电阻等参数高度依赖MEA边缘密封设计和界面接触。

五、总结：共生共荣的技术共同体

对比维度 膜电极（MEA） 电堆（Stack） 相互关系

角色 化学能→电能的转换核心 电能输出的工程集成体 MEA是电堆的“细胞”，电堆是MEA的“躯体”

性能主导因素 材料特性（催化/PEM/GDL） 系统设计（流场/散热/均一性） MEA决定上限，电堆设计影响下限

技术突破重点 催化剂效率、铂载量、膜寿命 功率密度、冷启动、成本控制 MEA创新为电堆进化提供基础

️ 安全提示：电堆运行时需严格避免MEA局部干涸（导致膜破裂）或水淹（阻碍气体扩散），二者均会引发电池失效。

拓展思考：从微观到宏观的技术演进

未来趋势：

无衬底MEA（如3D打印电极）推动超薄电堆设计；

自增湿MEA减少电堆增湿系统复杂度；

电堆-系统协同优化（如废热回收）反向定义MEA耐温需求。

简言之，膜电极是燃料电池的“灵魂”，电堆则是承载灵魂的“躯体”——唯有二者精密匹配，方能释放清洁能源的真正潜能。 正如引擎之于汽车，芯片之于电脑，二者的协同创新将持续推动燃料电池技术迈向商业化成熟。
