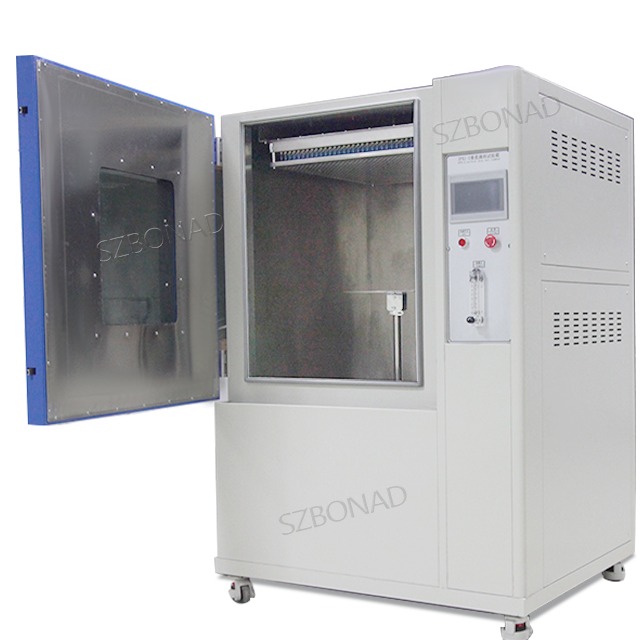

IPX1 IPX2垂直滴水试验装置

一、符合标准

GB 4208-2017《外壳防护等级（IP代码)》的IPX1和IPX2、GB2099.1(EC 60884-1)、GB4706.1(IEC 60335-1)、GB70.1(EC60598-1)

二、用途

适用于进行产品的IPX1、IPX2测试

三、试样范围:

防淋水功能的器具，如电子电器、灯具、电柜、电器元件、汽车、摩托车电气产品(如汽车仪表、各类开关、微电机等)

四、结构及功能

本装置滴水机构及电气控制柜组成。滴水箱由电机控制自动升降;配载物台转盘，速度1rmin，用于IPX1测试;配15试样支撑块，用于IPX2测试，配置水过滤清洁装置，防止针孔堵塞。PLC电气控制，触摸屏操作。

五、技术参数

1. 滴水槽高度：200～2000mm(可调).
2. 降雨量： 3～5mm/min.
3. 滴水孔径：φ0.4mm.
4. 试验台： 500×400(mm).
5. 试验台角度： 水平中心面向两边至45.
6. 升降方式：轨道式垂直上下 .
7. 水压控制： 流量计.
8. 供水系统： 增压泵.
9. 安全保护： 漏电、短路、电机过热.

10.电源要求：AC380(±10%)V/50HZ 三相五线制.

11.尺寸： D×W×H 800×300×1000 mm.
