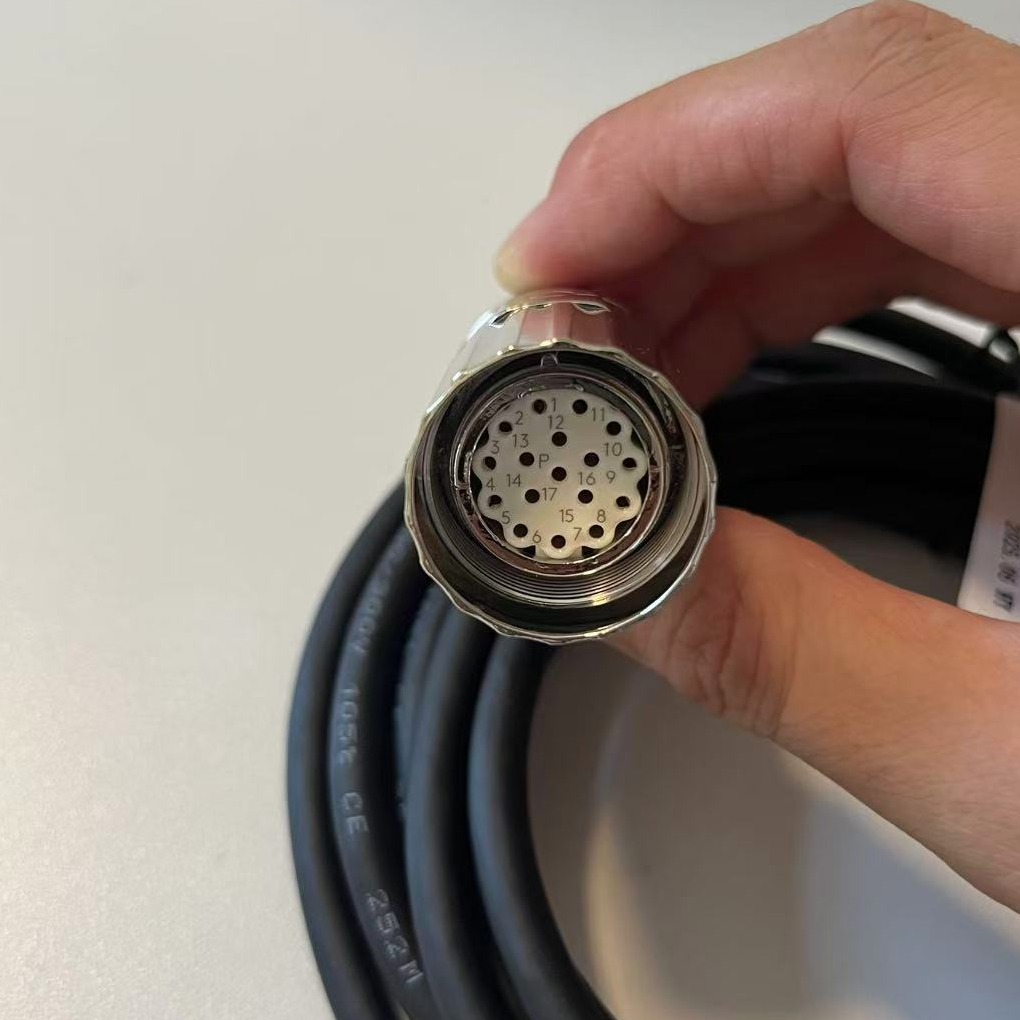

编码器线的颜色分别代表什么

编码器线的颜色代表不同的功能，常见的颜色及其功能如下：棕色线通常接电源正极，蓝色线接电源负极，黑色线为A相脉冲输出，白色线为B相脉冲输出，橙色线为Z相脉冲输出。‌

‌编码器线颜色及其功能‌

编码器的接线颜色通常遵循一定的行业标准，不同颜色的线代表不同的功能。以下是常见的编码器线颜色及其功能：

‌棕色线‌：通常接电源正极（5V-24V直流电）。‌‌‌‌

1

‌蓝色线‌：接电源负极（0V或接地）。‌‌‌‌

1

‌黑色线‌：A相脉冲输出，用于信号传输。‌‌‌‌

1

‌白色线‌：B相脉冲输出，用于信号传输。‌‌‌‌

1

‌橙色线‌：Z相脉冲输出，通常用于零位信号或参考信号。‌‌‌‌

1

‌屏蔽线（银色）‌：接地线，用于减少干扰。‌‌

2

以下是关于编码器线颜色的视频：

‌其他颜色说明‌

‌红色和黑色‌：在某些编码器中，红色可能代表电源正极，黑色代表电源负极。‌‌

3

‌绿色、黄色等‌：这些颜色可能用于其他特殊功能或备用线，具体需参考编码器型号的说明书。‌‌

4

‌注意事项‌

不同品牌的编码器可能存在颜色差异，建议在使用前查阅具体型号的说明书。‌‌

1

‌‌

4

接线时需确保电源极性正确，避免损坏设备
