混凝土水泥管CIPP紫外光固化修复施工

以下是对混凝土水泥管CIPP紫外光固化修复施工的全面解析：

一、技术原理‌

紫外光固化法（UV-CIPP）通过将浸渍光敏树脂的玻璃纤维软管置入待修管道，利用紫外线灯组照射引发树脂交联反应，形成与原管壁紧密贴合的结构性内衬层。固化过程需精准控制温度（40-60）和紫外光强度（≥50mW/cm²）。

二、施工核心流程‌

预处理‌

高压水射流清洗管道至Sa2.5标准，CCTV检测定位裂缝、脱节等缺陷。

封堵上下游管段并抽排积水，确保无水作业环境。

软管导入‌

DN800以上管道采用气压翻转法导入，避免褶皱。

充气加压至0.15-0.25MPa，轴向拉伸率≤2%。

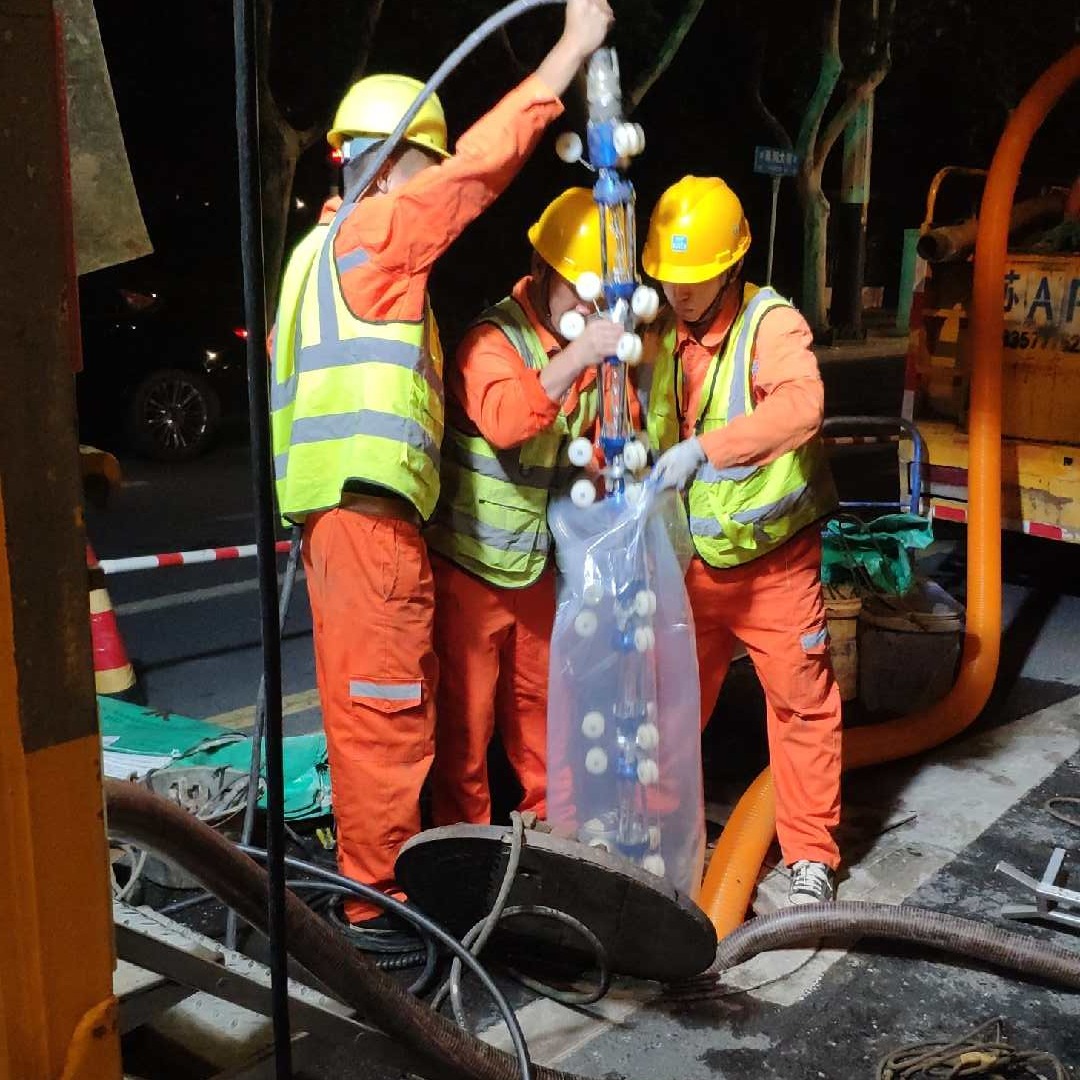

紫外光固化‌

紫外灯链（365nm波长）以1m/min速度固化，管壁温度维持在60-80。

固化后保温养护≥30分钟，确保树脂完全交联。

验收标准‌

内衬厚度偏差≤±10%，巴氏硬度≥35HBa。

闭水试验渗漏量≤0.5L/min，CCTV复查无气泡或未固化区。

三、技术优势‌

指标‌ ‌UV-CIPP修复‌ ‌传统开挖法‌

工期‌ 8-24小时/段 7-15天/段

成本‌ 节省40万元/公里 高昂

环境影响‌ 零开挖，噪音<65dB 大面积破坏

寿命‌ ≥50年 受施工质量波动

四、适用条件与限制‌

适用‌：管径≥150mm、变形量≤15%的管道，可修复裂缝、腐蚀等问题。

限制‌：完全坍塌或含尖锐异物的管道需预处理，环境温度需＞5、湿度＜80%。

五、典型问题处理‌

局部缺陷‌：环向裂缝＞管径10%时需点位加固。

固化异常‌：紫外灯强度不足或温度超标时自动停机。

该技术尤其适合交通密集区老旧管道修复，兼具效率与环保优势。
