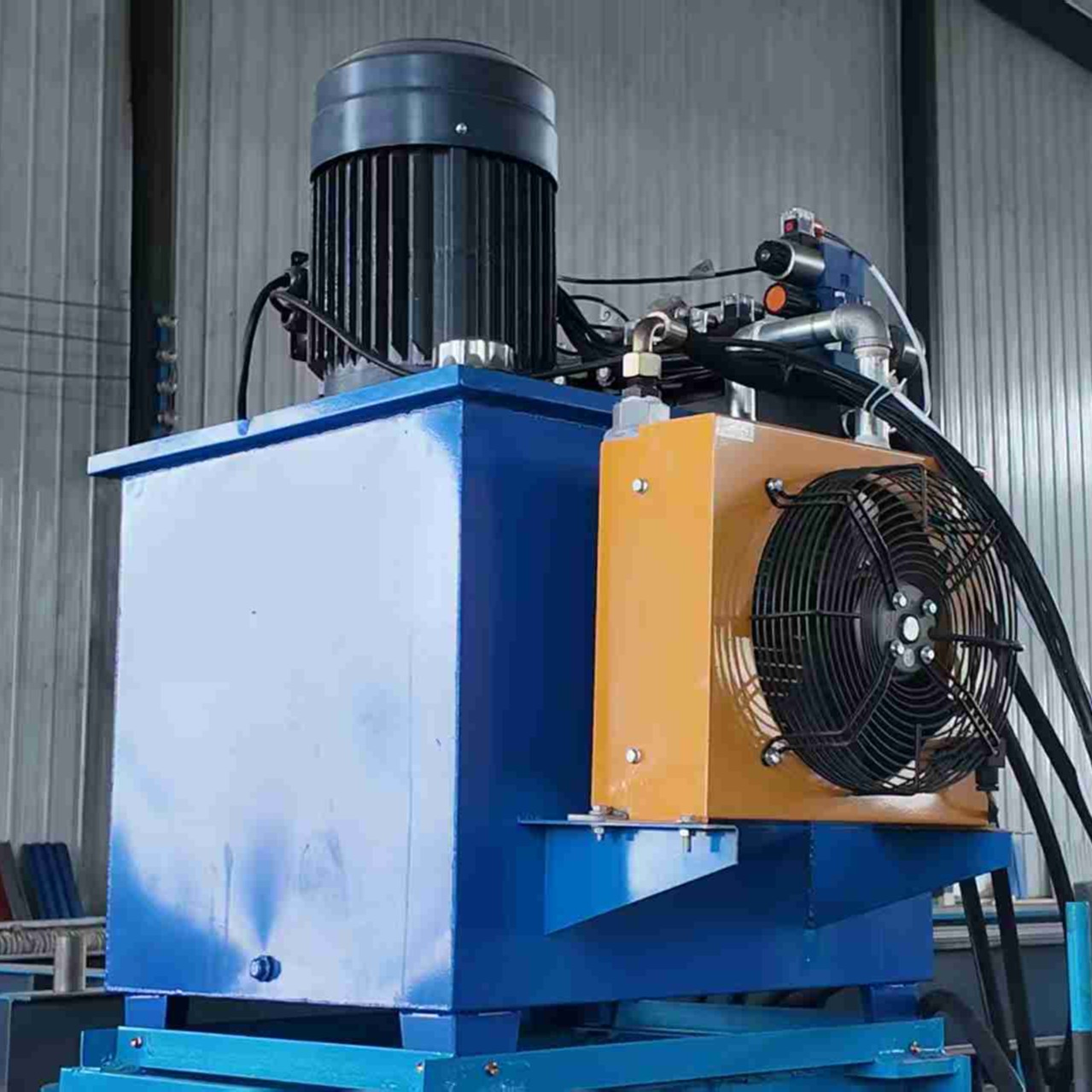

液压系统在冷弯成型设备中的作用1

液压系统在冷弯成型设备中扮演着动力传输与精确控制的核心角色，其作用覆盖设备运行的多个关键环节。以下从动力供给、执行控制、辅助功能及技术特性等方面展开说明：

一、液压系统的核心功能与应用场景

1. 提供成型所需的机械力

弯曲力输出：冷弯过程中，板材弯曲需克服材料屈服强度产生的阻力。例如，弯曲 10mm 厚 Q355B 钢板（屈服强度 355MPa）时，单道次成型所需压力可达 50-100 吨，液压系统通过液压缸将液压能转化为机械能，提供足够的弯曲力。

典型案例：在大型冷弯设备中，主成型液压缸直径可达 200-300mm，工作压力 16-25MPa，输出推力可达数百吨，确保厚板或高强度钢的塑性变形。

2. 驱动关键执行部件

部件 液压驱动优势

切断机构 液压剪刃口速度可达 0.5-1m/s，剪切 10mm 钢板仅需 0.1 秒，且切口垂直度≤1，优于机械剪切（误差≥2）。

模具调整装置 液压伺服缸可精确调节辊轮间距（精度 ±0.05mm），适应不同截面成型需求（如 C 型钢高度从 80mm 调整至 200mm）。

压料装置 液压压料缸提供均匀压力（0.5-2MPa），防止材料在弯曲时打滑，确保定位精度（偏移量≤0.3mm）。

张紧机构 用于卷料开卷时的张力控制，液压张力缸维持 100-500N 的恒定张力，避免卷材松散导致的成型偏差。

3. 实现精确运动控制

同步控制：多组液压缸通过比例阀或伺服阀协调动作，确保左右模具同步升降（同步误差≤0.1mm），防止材料受力不均导致扭曲。

速度调节：通过液压流量控制，实现成型速度在 5-30m/min 范围内无级调节，匹配不同材料厚度（如薄钢板用高速，厚钢板用低速）。

二、液压系统的典型结构与工作原理

1. 系统组成与工作流程

plaintext

液压泵站（油泵+电机）→ 控制阀组（方向阀/压力阀/流量阀）→ 执行元件（液压缸/液压马达）→ 辅助元件（油箱/过滤器/冷却器）

动力源：柱塞泵或叶片泵（排量 10-100L/min），由电机（功率 15-55kW）驱动，输出压力根据工况调整（如成型阶段压力 20MPa，空行程压力 5MPa）。

控制逻辑：以切断工序为例，PLC 发出信号→电磁换向阀切换→液压缸快速前进（空载速度 100mm/s）→接近板材时减速→高压剪切（压力 25MPa）→返程复位，整个循环耗时≤1 秒。

2. 关键液压回路设计

压力补偿回路：当多缸同时动作时，通过压力补偿阀确保各缸压力稳定（波动≤±0.5MPa），避免因负载变化导致的动作失准。

保压回路：在模具压料阶段，蓄能器维持系统压力（如 10MPa）持续 1-2 秒，确保材料定位牢固，防止成型时移位。

缓冲回路：液压缸端部设置缓冲装置（如节流孔或缓冲柱塞），减少启停时的冲击（冲击压力≤额定压力的 110%），延长设备寿命。

三、液压系统在冷弯设备中的技术优势

1. 力控制精度高

液压系统通过比例压力阀可将输出力控制在设定值的 ±2% 以内（如设定 50 吨压力时，波动≤1 吨），满足高精度成型需求（如汽车零部件冷弯力误差需≤3%）。

2. 过载保护能力强

当材料强度超出预期或发生卡料时，溢流阀自动开启卸压（设定压力一般为额定压力的 110%-120%），避免模具或液压缸损坏（如额定压力 20MPa 的系统，溢流阀开启压力 22-24MPa）。

3. 适应恶劣工况

冷弯过程中可能产生金属碎屑或振动，液压系统的封闭油路设计可减少污染物侵入，且液压油的润滑特性能降低运动部件磨损（如液压缸活塞杆表面粗糙度 Ra≤0.8μm，配合密封件防止泄漏）。

四、液压系统的常见挑战与应对措施

1. 发热与效率问题

原因：高压工况下液压油摩擦生热，油温超过 60时粘度下降（如 46# 抗磨液压油在 60时粘度从 46cSt 降至 20cSt），导致系统效率降低（泄漏量增加 10%-20%）。

解决方案：

安装板式冷却器（换热面积 5-10），通过循环水或风冷将油温控制在 40-50。

采用负载敏感液压系统，仅在需要时提供流量，减少能量损耗（节能 15%-30%）。

2. 泄漏与污染控制

影响：液压油泄漏不仅导致环境污染，还会使系统压力不足（如泄漏量超过 5L/min 时，压力下降≥1MPa），影响成型精度。

应对措施：

使用耐高压密封件（如聚氨酯 U 形圈，耐压≥31.5MPa），定期检查接头密封性（每 500 小时紧固一次）。

油箱设置三级过滤（吸油滤精度 20μm，管路滤精度 10μm，回油滤精度 5μm），确保油液清洁度达到 NAS 8 级以下。

3. 响应速度与同步性

需求：高速冷弯设备（速度＞20m/min）要求液压系统响应时间＜50ms，多缸同步误差＜0.5mm。

技术方案：

采用伺服液压系统（如伺服阀响应频率≥100Hz），配合位移传感器（精度 ±0.01mm）实现闭环控制。

对长距离油路使用蓄能器补偿压力损失（如油路长度超过 5m 时，设置 0.5L 蓄能器），减少滞后。

五、液压系统的发展趋势

节能化：引入变频液压技术，根据负载自动调节油泵转速（节能 20%-40%），如某冷弯设备改用变频液压后，年耗电量从 15 万度降至 9 万度。

智能化：集成传感器（压力、温度、位移）和物联网模块，实时监控系统状态，提前预警故障（如通过油液污染度传感器预测过滤器堵塞）。

小型化：采用插装阀和集成油路块，减少管路连接（接头数量减少 30%），降低泄漏风险，同时缩小设备体积（液压站体积可减小 20%）。
