粗糙度及轮廓度是什么

粗糙度及轮廓度的定义与说明

一、粗糙度（Surface Roughness）

1. 定义

粗糙度是指物体表面微观几何形状的不规则程度，通常由加工过程中留下的微小峰谷组成。它反映了表面微观形貌的细小特征，是衡量表面质量的重要指标之一。

2. 参数与表示方法

算术平均高度（Ra）：轮廓曲线在取样长度内偏离基准线的绝对值的算术平均值，是最常用的粗糙度参数。

最大高度（Rz）：轮廓曲线在取样长度内最高峰与最低谷之间的垂直距离。

其他参数：如Rq（均方根粗糙度）、Rsm（轮廓单元平均宽度）等。

3. 影响因素

加工方法（如切削、磨削、铸造等）

刀具或砂轮的磨损情况

加工参数（如进给量、切削速度等）

4. 应用与意义

粗糙度对零件的配合性质、耐磨性、疲劳强度、抗腐蚀性以及密封性等都有显著影响。例如：

精密配合：需要较低的粗糙度以保证配合精度。

耐磨性：表面粗糙度过高会加速磨损。

密封性：粗糙度过大会影响密封效果。

二、轮廓度（Profile）

1. 定义

轮廓度是指实际轮廓相对于理想轮廓的偏差程度，包括线轮廓度和面轮廓度。它反映了零件表面或线形的整体形状误差，是几何公差的一种。

2. 分类与表示方法

线轮廓度：控制二维曲线轮廓的形状误差，用一条理论轮廓线作为基准。

面轮廓度：控制三维曲面轮廓的形状误差，用理论曲面作为基准。

表示方法：在工程图纸上，轮廓度公差带用两条等距曲线（线轮廓度）或曲面（面轮廓度）表示，实际轮廓应位于其中。

3. 影响因素

加工设备的精度

工装夹具的定位精度

加工过程中的振动和热变形

4. 应用与意义

轮廓度对零件的功能和配合要求有重要影响。例如：

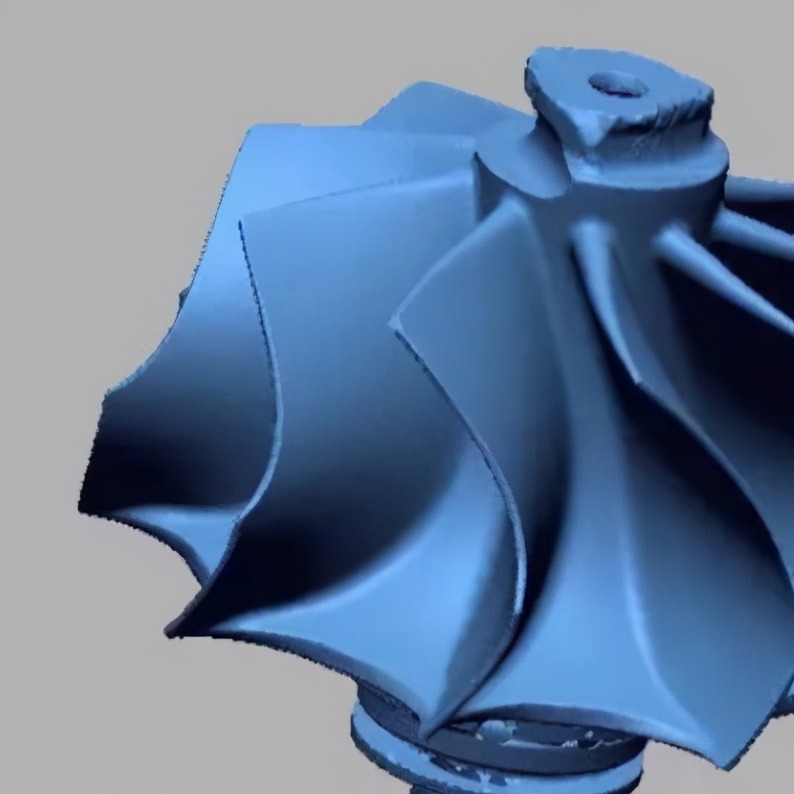

航空叶片：需要精确的轮廓度以保证空气动力学性能。

汽车覆盖件：轮廓度影响外观质量和装配精度。

光学元件：轮廓度对光学性能有严格要求。

三、粗糙度与轮廓度的区别与联系

项目 粗糙度 轮廓度

定义 表面微观几何形状的不规则程度 实际轮廓相对于理想轮廓的偏差程度

关注点 微观峰谷的细小特征 整体形状误差

公差带 无明确公差带，通过参数值控制 有明确的公差带（等距曲线或曲面）

测量方法 触针式轮廓仪、光学测量仪等 三坐标测量机、光学扫描仪等

应用领域 配合性质、耐磨性、密封性等 形状精度、功能要求高的零件

1. 区别

粗糙度关注表面微观的峰谷特征，反映表面质量。

轮廓度关注整体形状误差，反映零件的几何精度。

2. 联系

两者都是表面质量的重要指标，共同影响零件的功能和性能。

在实际加工中，需要同时控制粗糙度和轮廓度，以满足设计要求。

四、总结

粗糙度是衡量表面微观几何形状不规则程度的指标，影响零件的配合性质、耐磨性等。

轮廓度是控制实际轮廓相对于理想轮廓偏差程度的几何公差，影响零件的形状精度和功能要求。

在工程设计和制造中，应根据零件的功能要求合理选择粗糙度和轮廓度的公差值，并采取适当的加工和检测方法，以确保零件的质量。
