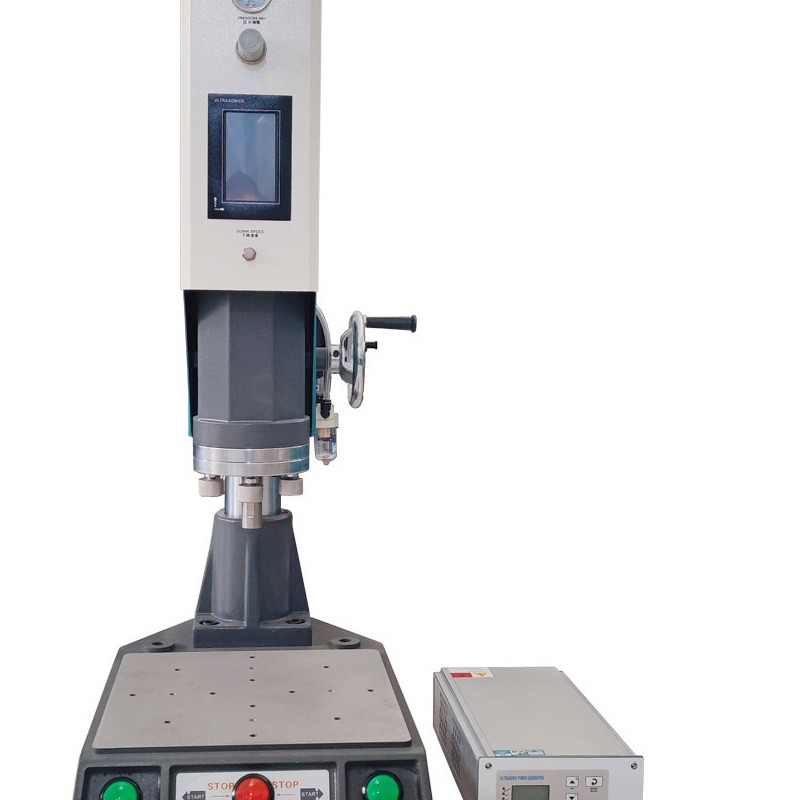

如何检测超声波熔接的质量

超声波焊接的质量检测需要结合 非破坏性检测 和 破坏性测试 方法，以确保焊接强度、密封性、外观和功能符合要求。以下是常用的检测手段及其应用场景：

一、非破坏性检测（NDT）

适用于生产过程中的快速检验，不损伤工件。

1. 目视检查

   • 内容：检查焊缝外观是否均匀，有无裂纹、烧焦、溢料或未熔合区域。
   • 工具：放大镜、显微镜或摄像头（自动化检测）。
   • 适用场景：外观要求高的产品（如消费电子外壳）。

2. 尺寸测量

   • 内容：使用卡尺或激光测距仪测量焊接后的零件尺寸，确认无变形或收缩。
   • 关键参数：焊接高度、宽度、对齐度。
   • 适用场景：精密零件（如传感器组件）。

3. 气密性/液密性测试

   • 方法：充气加压（如气压衰减法）或浸水观察气泡。
   • 适用场景：医疗容器、汽车管路等密封性要求高的产品。

4. 超声波扫描（C-SAM）

   • 原理：利用高频超声波探测焊缝内部缺陷（如空洞、分层）。
   • 优势：可检测微米级缺陷，适用于高可靠性领域（航空航天、医疗植入物）。

5. 红外热像仪

   • 原理：监测焊接过程中的温度分布，确认热量是否均匀传递。
   • 适用场景：验证焊接参数是否合理（如避免局部过热）。

---

二、破坏性测试

通过破坏焊接件获取量化数据，常用于抽样检验或工艺验证。

1. 拉伸/剪切强度测试

   • 方法：使用万能材料试验机对焊接件施加拉力或剪切力，记录最大断裂载荷。
   • 标准：参考ASTM D638（塑料拉伸）、ISO 19095（焊接强度）。
   • 数据输出：断裂位置（焊缝或母材）、强度值、应力-应变曲线。

2. 剥离测试

   • 适用对象：薄膜、多层材料或柔性接头。
   • 方法：手动或机械剥离焊缝，观察界面是否完全熔合。
   • 判定标准：剥离后母材撕裂而非焊缝分离（表明焊接强度高于材料本身）。

3. 断面显微分析

   • 步骤：切割焊接断面，抛光后用显微镜观察熔合层厚度、孔隙率、纤维分布。
   • 工具：金相显微镜、SEM（扫描电镜）。
   • 适用场景：分析焊接失败原因（如未熔合、气泡）。

4. 疲劳测试

   • 方法：模拟实际使用中的循环载荷，测试焊接件的耐久性。
   • 适用场景：动态负载部件（如汽车悬挂件）。

---

三、过程监控与数据分析

通过实时监测焊接参数间接评估质量。

1. 能量-时间曲线分析

   • 原理：记录焊接过程中的能量消耗曲线，异常曲线可能提示材料不一致或设备故障。
   • 典型特征：
     • 正常曲线：能量快速上升后稳定。
     • 异常曲线：能量骤降（材料未熔）或持续上升（参数错误）。

2. 振幅与压力监控

   • 工具：传感器实时反馈振幅、压力是否在设定范围内。
   • 应用：防止因设备老化或零件公差导致的焊接失效。

3. 统计过程控制（SPC）

   • 方法：收集焊接能量、时间、强度等数据，分析过程稳定性（如CPK值）。
   • 目标：提前发现偏移趋势，优化工艺参数。

---

四、行业专用检测方法

根据不同领域需求检测方案。

1. 医疗行业

   • 无菌性测试：验证焊接后产品是否密封（如注射器、血袋）。
   • 生物相容性测试：检测焊接过程中是否产生有害降解物。

2. 汽车行业

   • 振动测试：模拟车辆行驶中的振动环境，验证焊接件耐久性。
   • 盐雾测试：评估焊缝在腐蚀环境下的性能（如电池包外壳）。

3. 电子行业

   • 导电性测试：焊接导线或电极时，测量电阻值是否稳定。
   • 高低温循环测试：验证焊接件在温度变化下的稳定性（如LED灯组件）。

---

五、常见缺陷及对应检测方法

缺陷类型	检测方法	可能原因
未熔合/虚焊	超声波扫描、断面分析、拉伸测试	能量不足、材料不兼容
烧焦/降解	目视检查、红外热像仪	焊接时间过长、振幅过高
溢料过多	尺寸测量、目视检查	压力过大、导能筋设计不合理
内部空洞	C-SAM、断面显微分析	焊接速度过快、材料含湿气
焊缝开裂	目视检查、疲劳测试	应力集中、冷却速率过快

---

六、检测流程建议

1. 在线快速检测：目视检查 + 尺寸测量 + 能量曲线监控（100%全检）。
2. 抽样破坏性测试：每批次抽取5-10件进行拉伸/剪切测试 + 断面分析。
3. 定期深度验证：每月或工艺变更时，使用C-SAM、疲劳测试等高级方法。

---

关键注意事项

• 标准化操作：检测前需明确判定标准（如强度阈值、允许的溢料宽度）。
• 环境控制：湿度、温度可能影响材料性能（如尼龙需干燥后测试）。
• 设备校准：定期校准试验机、传感器等设备，确保数据准确性。

通过多维度检测手段结合，可全面评估超声波焊接质量，确保产品性能与可靠性。
