介绍：
针对示波器信号探测的核心工具，系统分析有源探头与无源探头在电路特性、适用场景及操作要点上的差异。通过对比两类探头的信号处理机制、供电方式及抗干扰能力，为电子测量场景中的探头选型提供实践指导。
一、有源探头的技术特性
1. 信号放大机制
内置高带宽放大器可直接放大微弱信号，典型增益范围为1:1至10:1，适用于GHz级高频信号采集。
2. 供电方案对比
电池供电型便携性突出但续航有限，外接电源型需配置直流稳压源，工作电压通常为±15V。
3. 使用限制条件
需注意输入动态范围，典型值±0.7V至±10V，超出范围可能导致放大器饱和失真。

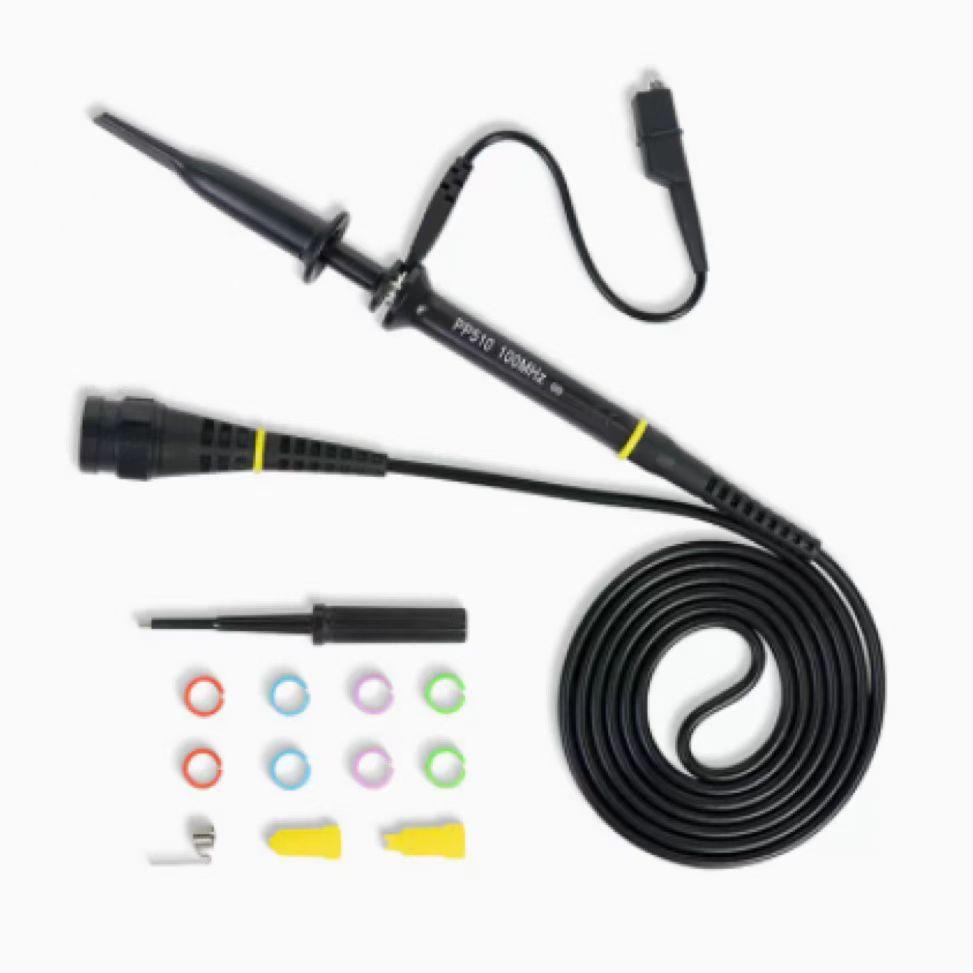

二、无源探头的技术特性
1. 被动处理原理
通过电阻分压网络实现信号衰减，常见衰减比为10:1或100:1，输入阻抗典型值10MΩ并联12pF。
2. 接地配置差异
接地夹设计易引入地环路干扰，隔离探头需配合差分测量技术，共模抑制比需达60dB以上。
3. 频率响应限制
受寄生参数影响，-3dB带宽通常不超过500MHz，需定期进行补偿电容校准。
三、选型决策要素
1. 信号特征匹配
高频小信号优先选用有源探头，高压大信号适用无源探头。
2. 系统兼容性
需验证探头输入阻抗与示波器通道阻抗匹配，避免信号反射。
3. 经济性评估
有源探头价格通常为无源探头的5-10倍，维护需考虑电池/电源成本。
