墙体抹灰工艺对比：夯实与轻质材料的特性及工程应用

一、工艺原理与材料特性差异

1. 夯实抹灰采用水泥基复合材料经机械压实成型，其材料密度达到2100kg/m³以上，形成刚性抹灰层。这种工艺形成的抹灰层抗压强度可达15MPa，耐火极限超过2小时，但存在每平方米增加结构荷载约40kg的显著特点。

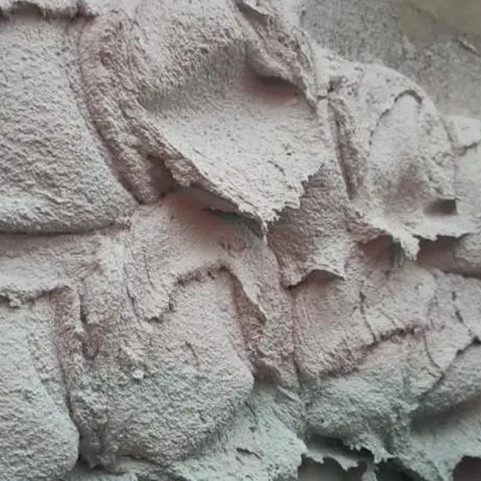

2. 轻质抹灰以膨胀珍珠岩或玻化微珠为骨料，干密度控制在800-1200kg/m³范围。施工采用薄层刮涂工艺，成品导热系数低于0.12W/(m·K)，但28天抗压强度通常不超过5MPa。

二、工程适用性分析

1. 夯实工艺优先用于以下场景：

- 超高层建筑核心筒体结构

- 人防工程防护墙体

- 工业厂房承重围护结构

- 需要达到一级防火要求的公共建筑

2. 轻质工艺更适合应用于：

- 装配式建筑内隔墙系统

- 钢结构建筑非承重围护

- 既有建筑节能改造工程

- 装饰要求较高的商业空间

三、关键技术控制要点

1. 夯实工艺施工需重点控制：

- 基层处理必须达到SSD饱和面干状态

- 分层夯实厚度不超过15mm/层

- 环境温度低于5℃时应采取加热措施

2. 轻质工艺实施注意事项：

- 骨料含水率需控制在3%以内

- 单次施工厚度宜为3-8mm

- 终凝前需完成表面收光作业

- 养护期间避免快速失水

四、经济性对比与选型建议

从全生命周期成本分析，夯实工艺虽然初始造价高出30%-40%，但其50年维护成本仅为轻质工艺的60%。建议在结构安全为首要需求的工程项目中优先选用夯实工艺，而在工期紧张或荷载敏感场景则推荐轻质工艺方案。

老板们要是想了解更多关于轻质抹灰的产品和信息，不妨去百度搜索“爱采购”，上面有好多相关产品可以参考对比哦，说不定能给你的选择带来新思路~
