工业管道系统接地装置与汇流排的施工工艺详解

一、接地板焊接工艺标准

1. 材料选择：采用镀锌钢质接地板，厚度不小于4mm，接触面需经砂光处理

2. 预处理要求：焊接区域必须清除氧化层、油污及杂质，露出金属光泽

3. 焊接参数：推荐使用E5015焊条，电流控制在90-110A范围内

4. 质量检验：焊接后需进行连续性测试，过渡电阻值不应超过0.05Ω

二、管道接地实施方法

1. 多点接地原则：每30米管道至少设置1处接地连接点

2. 接地体配置：垂直接地体宜采用50×50×5mm角钢，水平接地体选用40×4mm扁钢

3. 防腐措施：所有地下连接部位必须采用沥青防腐层处理

4. 间距控制：相邻接地体间距应大于其长度的2倍

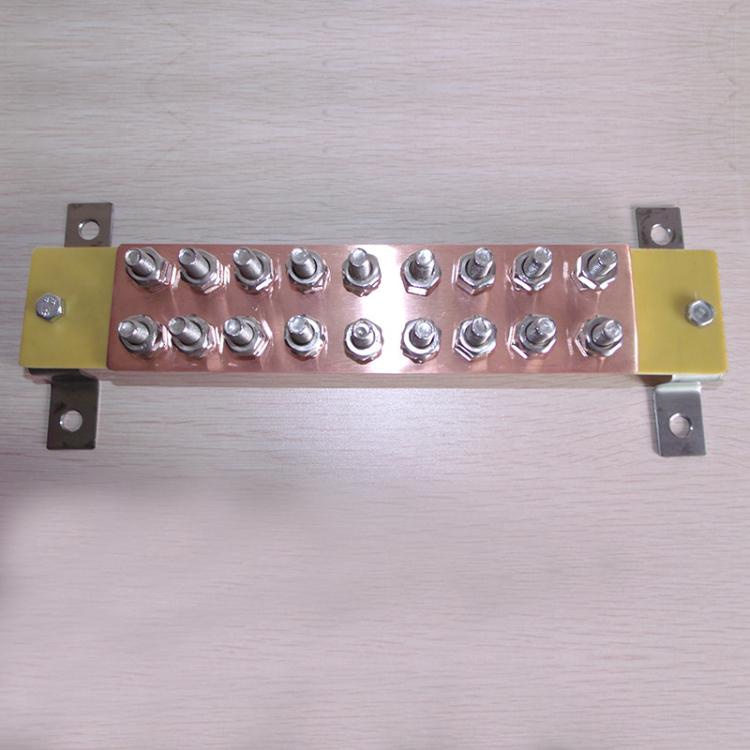

三、汇流排安装技术规范

1. 定位要求：优先安装在管廊支架或专用接地箱内，距地面高度1.5-1.8米

2. 材料规格：铜排截面积不小于100mm²，钢排需热浸镀锌处理

3. 连接方式：螺栓紧固时需加装弹簧垫片，扭力矩达到25N·m

4. 标识管理：所有接线端子需悬挂永久性编号标牌

四、汇流排焊接质量控制

1. 坡口制备：对接焊口需加工30°V型坡口，间隙控制在2-3mm

2. 焊接工艺：采用氩弧焊打底+电弧焊盖面组合工艺

3. 检测标准：焊缝外观无咬边、夹渣，渗透检测达到Ⅱ级要求

4. 防腐处理：铜排焊缝涂刷抗氧化漆，钢排焊缝热喷锌处理

五、系统维护要点

1. 定期检测：每季度测量接地电阻值，雨季前必须复测

2. 腐蚀监测：重点检查地下连接部位的防腐层完整性

3. 连接加固：发现螺栓松动需立即紧固，并做好防松标记

4. 档案管理：建立完整的接地系统施工及维护记录
