高压供电系统中双回路与双电源配置的技术解析

一、双回路供电系统的技术特征

1. 架构原理：采用两条物理隔离的输电线路，分别接入负荷端配电装置。线路通常源自不同变电站或同一变电站的独立母线，形成完全隔离的冗余路径。

2. 可靠性机制：当主回路发生短路、接地等故障时，备用回路通过断路器自动切换承担全部负载，切换过程控制在毫秒级。

3. 实施规范：两条回路必须保持安全距离，避免同沟敷设；线路阻抗参数需匹配，防止环流产生。

二、双电源供电的核心要素

1. 电源定义：指相互独立且具备不同拓扑结构的供电来源，包括不同电压等级电网、发电机组或可再生能源系统。

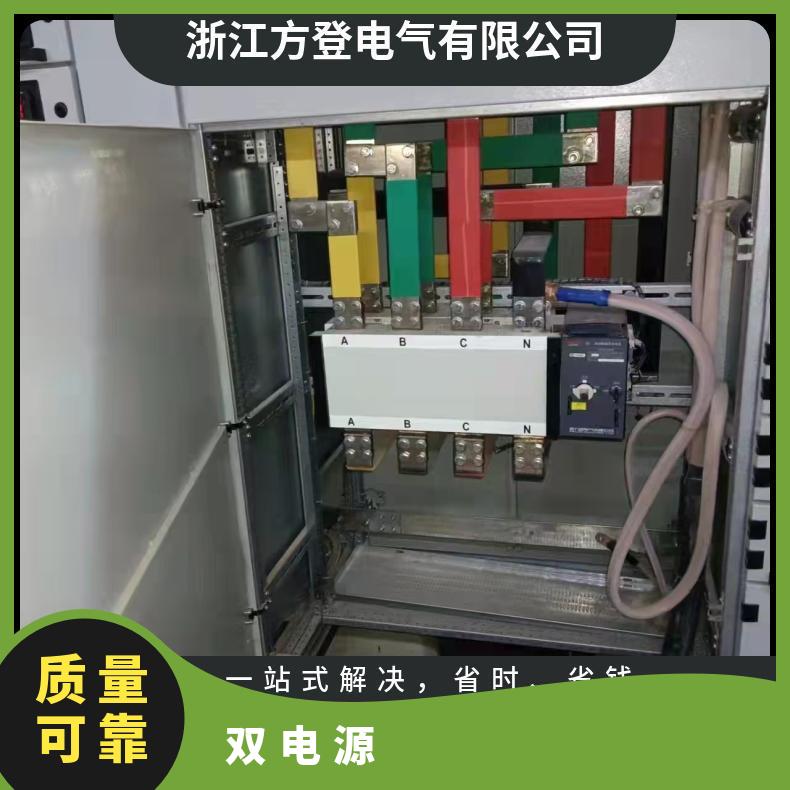

2. 切换逻辑：采用PLC或微机保护装置实时监测电源参数，当主电源电压跌落至阈值时，自动投入备用电源。

3. 同步要求：异源供电时必须配置同步检查继电器，确保相位差在±15°范围内方可执行并列操作。

三、典型接线方案对比分析

1. 双放射式接线：适用于集中负荷，两条独立线路直达受电设备，投资较高但可靠性最优。

2. 双树干式接线：适合分散负荷，通过主干线T接多个分支，经济性较好但故障影响范围较大。

3. 环网接线：形成闭合供电网络，任一区段故障可通过两侧电源保障供电，需配置纵联保护装置。

四、行业应用的技术选型建议

1. 医疗设施：优先采用双电源+UPS组合方案，确保手术室、ICU等一级负荷的0秒切换。

2. 数据中心：建议双回路供电配合柴油发电机，同时部署STS静态切换开关。

3. 化工企业：需考虑防爆要求，选择隔爆型双电源切换柜，并设置电气联锁防止误操作。

五、智能化发展趋势

1. 基于IEC61850的GOOSE通信可实现毫秒级故障定位和隔离。

2. 数字孪生技术可对供电系统进行实时状态模拟和故障预测。

3. 固态断路器将切换时间缩短至微秒级，显著提升敏感负载的保护水平。
