配电系统关键设备环网柜的物理规格直接影响其安装适配性与运行效能。本文系统阐述柜体结构、隔离组件及防护门三大核心模块的技术参数，包含标准尺寸范围、材质选择及定制化方案，为工程选型提供数据支撑。

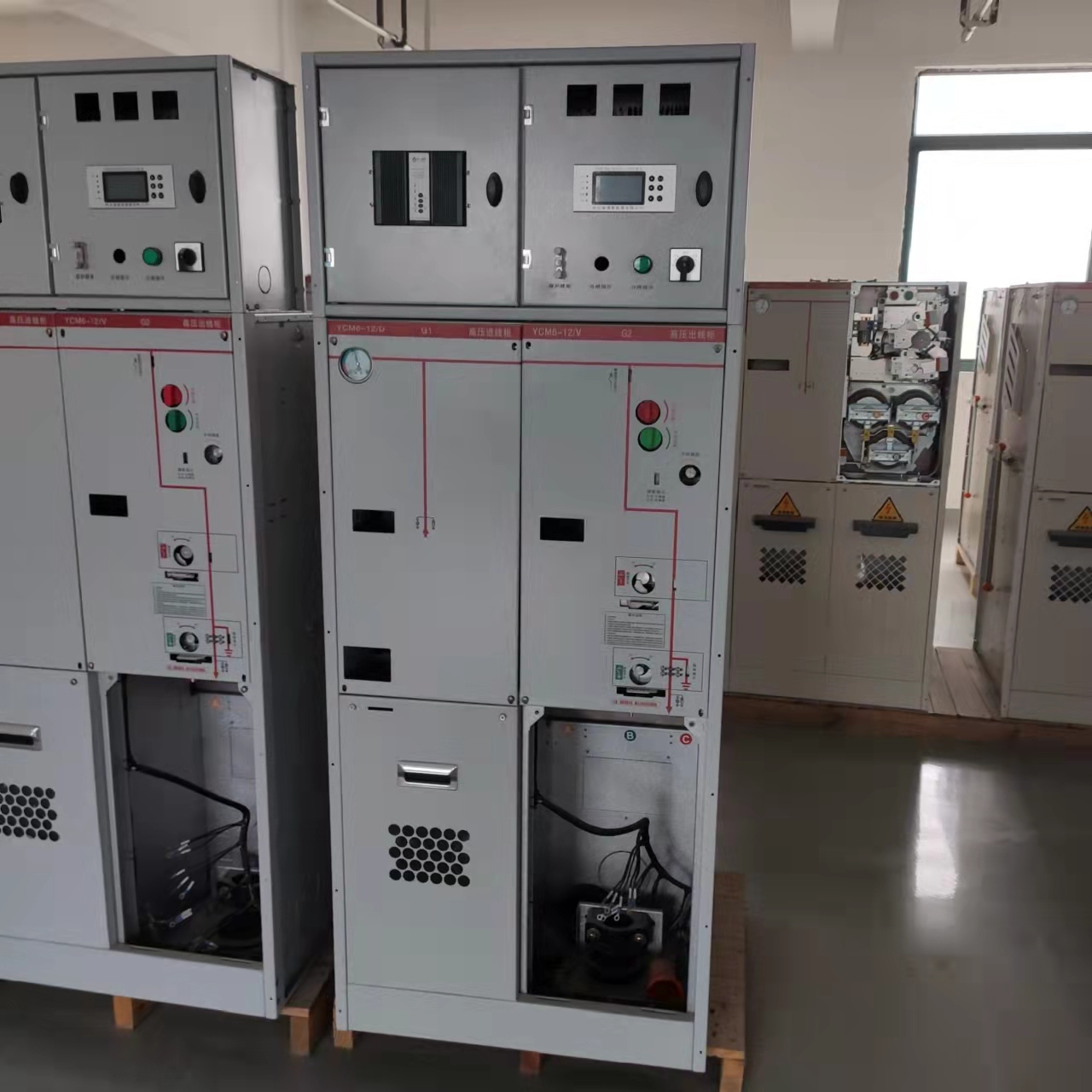

一、主体框架技术规范
1. 柜体采用2-3mm冷轧钢板构成六面体结构，基准高度2100mm可下调至1800mm或扩展，标准宽度600mm支持500mm窄体定制
2. 侧板与后板采用激光焊接工艺，顶盖设计为可拆卸式便于后期维护
3. 加强筋布局间距不超过400mm，确保结构承重达800kg以上
二、隔离组件配置标准
1. 方管焊接隔板与柜体同宽，垂直高度区间1500-1600mm
2. 固定式隔板采用满焊工艺，活动式配备快拆卡扣结构
3. 隔离腔室深度不小于450mm，满足断路器安装空间需求
三、防护门系统参数
1. 单/双开门均采用2.5mm镀锌门框，铰链承重标准为50kg
2. 观察窗使用5mm钢化玻璃，透光区域占比不低于30%
3. 门锁机构配置三点联动闭锁，旋转把手操作扭矩≤3N·m
各组件均支持非标定制，但需注意结构强度校验与绝缘配合要求。工程实施时应结合电缆终端头尺寸、操作走廊宽度等现场条件进行综合测算。
