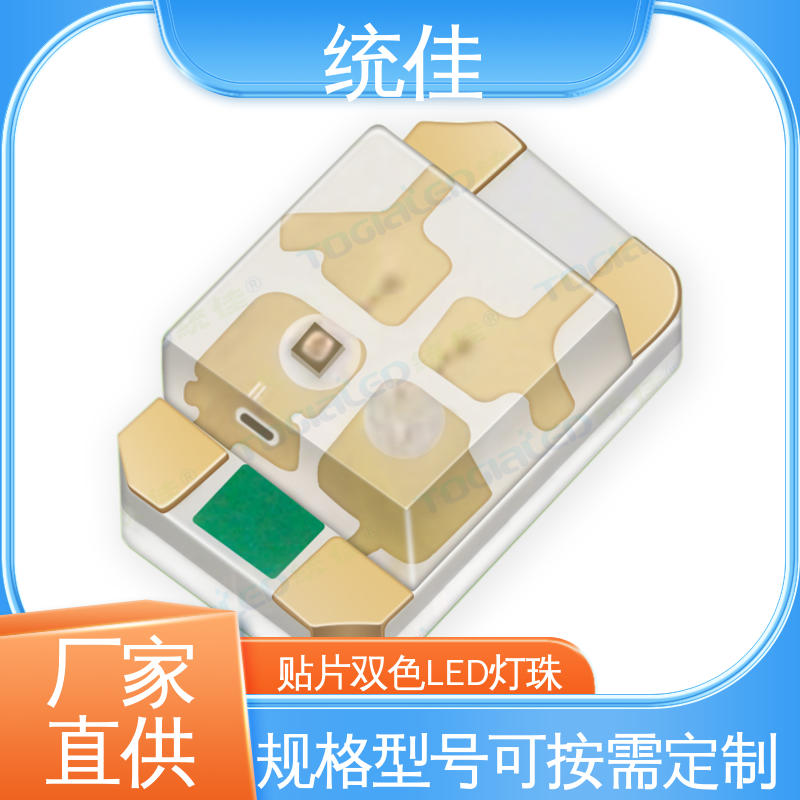

寻源宝典双色共阴极LED的亮灭与色彩调控技术解析
·
广东统佳光电科技股份有限公司
广东统佳光电科技股份有限公司成立于2010年，总部位于广东省东莞市塘厦镇，专注LED领域十余年。主营贴片LED、大功率LED、定制灯珠等全系列光电产品，涵盖工业、商业及特种照明应用。拥有自主研发体系，产品通过国际认证，远销海内外市场，是华南地区LED行业标杆企业。
介绍：
探讨双色共阴极LED的亮灭状态与色彩显示控制技术。详细阐述其引脚连接规范、驱动电路设计原理及信号调制方式，为实际应用中的显示效果优化提供技术参考。
一、引脚连接与电路基础
1. 共阴极引脚必须稳定接地，确保电流回路完整
2. 两个阳极引脚需分别连接控制端，对应不同发光颜色
3. 建议串联限流电阻，典型阻值范围在220Ω-1kΩ之间
二、驱动电路设计方案比较
1. 分立式驱动方案
- 采用双MOSFET独立控制各色LED
- 需配置两路隔离驱动信号
- 优势在于控制时序精确，劣势是元件数量较多
2. 时分复用驱动方案
- 使用单路开关管配合高速切换电路
- 通过电子开关交替导通不同颜色通路
- 需注意切换频率需高于视觉暂留阈值（通常＞60Hz）
三、控制信号生成技术
1. 基础脉冲调制
- 采用固定周期方波信号
- 频率建议控制在30-100Hz范围
- 通过调节脉冲宽度实现亮度分级
2. PWM精密控制
- 工作频率需提升至1-10kHz
- 占空比调节精度应达到8bit以上
- 支持256级亮度与混色控制
四、典型应用配置建议
1. 静态显示场景优先选用分立驱动
2. 多LED阵列推荐复用驱动方案
3. 色彩渐变效果必须采用PWM调制
五、电路保护注意事项
1. 反向电压防护二极管不可或缺
2. 峰值电流需控制在器件标称值70%以内
3. 长期工作建议添加散热措施
