漏电与剩余电流互感器的正确接线方法解析

一、漏电互感器的接线规范

1. 监测对象：专门检测电气设备对地泄漏电流

2. 接线位置：必须串联在保护接地线（PE线）回路中

3. 安装要求：位于配电箱总开关出线侧，确保覆盖全部受保护电路

4. 工作原理：通过检测PE线异常电流实现漏电保护

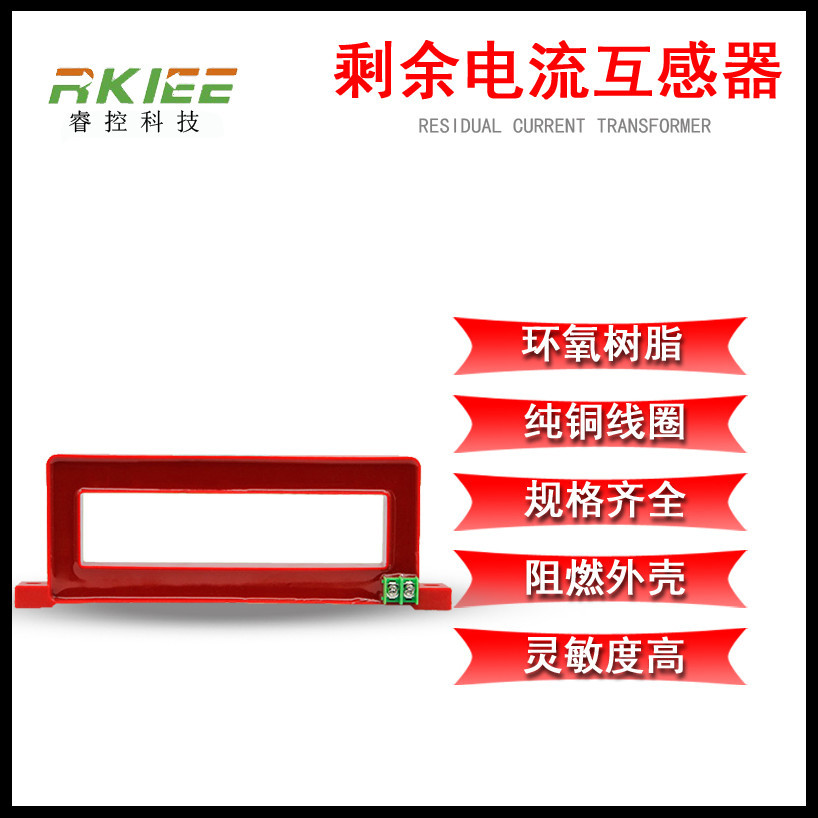

二、剩余电流互感器的安装要点

1. 监测范围：需同时穿过所有相线和中性线（N线）

2. 布置原则：安装在分支回路首端或主干线路上

3. 检测机制：通过矢量比较各导线电流实现故障识别

4. 典型应用：预防因绝缘损坏导致的电气火灾风险

三、两种互感器的技术差异比较

1. 功能定位：漏电保护与绝缘故障监测的区别

2. 接线差异：单线监测与多线平衡检测的对比

3. 响应阈值：毫安级与安培级的不同灵敏度设置

4. 系统配合：在TN-S系统中需注意中性线重复接地问题

四、实际安装中的注意事项

1. 导体完全穿过互感器磁环中心

2. 避免邻近大电流导体造成的电磁干扰

3. 定期测试互感器二次侧输出信号

4. 不同系统接地型式下的特殊接线要求

五、维护与检测规范

1. 每月测试剩余电流保护装置动作特性

2. 每年使用专业仪器校准互感器精度

3. 潮湿环境需加强绝缘电阻检测

4. 系统扩容时重新评估互感器安装位置

通过规范化的安装和维护，这两种互感器能有效组成电力系统的安全防护网络，及时预警各类绝缘故障和漏电隐患。
