寻源宝典电机绕组内部短路的识别与检测技术
·
深圳市展旺科技有限公司

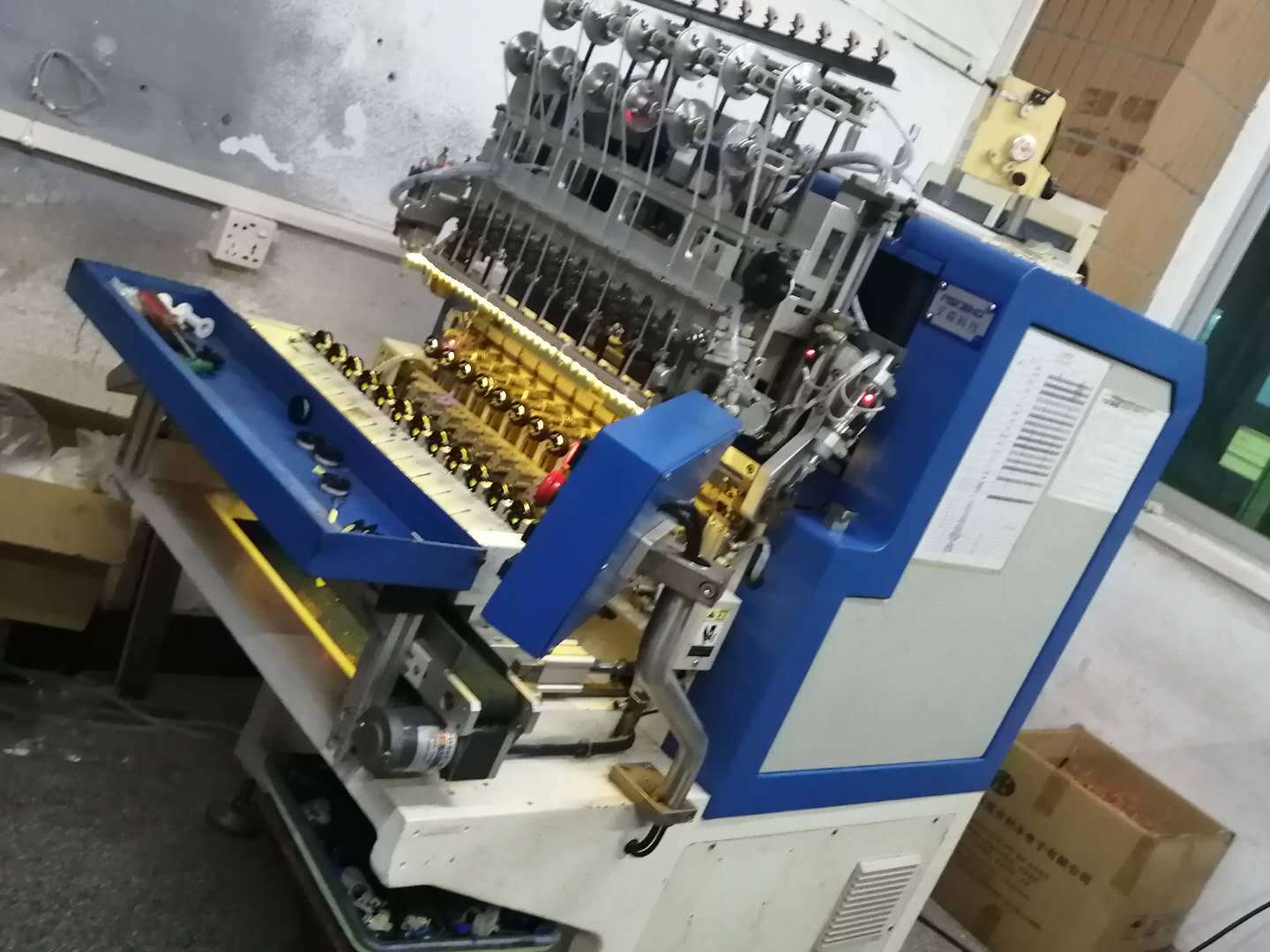

深圳市展旺科技有限公司坐落于宝安区福永街道，专注绕线机、变压器测试设备及非标自动化设备的研发与销售，深耕线圈制造领域多年，提供全自动绕线解决方案及二手设备贸易服务。公司自2016年成立以来，凭借专业技术和原厂直供优势，持续为水泵电机、气泵制造等行业客户提供高性价比设备，行业经验丰富，技术实力权威。
介绍：
探讨了电机绕组内部短路的多种检测手段，涵盖电阻测量法、专用测试设备应用及绝缘性能评估等关键技术，为电机故障诊断提供系统化解决方案。重点阐述了不同检测方法的操作要点与判断标准，并提出了预防性维护建议。
一、绕组短路故障的特征与危害
当电机同一相绕组中相邻导线发生异常导通时，会导致局部电流激增、温升异常。持续运行可能引发绝缘层碳化，严重时造成相间击穿或设备起火。
二、系统性检测技术方案
1. 电阻对比检测法
使用数字电桥测量各绕组直流电阻，相同工况下偏差超过3%即判定异常。需注意测量前需断开外部连接线，并记录环境温度进行参数修正。
2. 专用绕组分析仪应用
采用脉冲波形分析技术，通过对比标准阻抗频谱图识别短路点。该方法可精确定位到具体短路匝数，适用于大中型电机检修。
3. 绝缘介电强度测试
施加500V直流电压测量极化指数，当1分钟/10分钟阻值比低于1.5时，表明绝缘存在贯穿性缺陷。测试前需确保绕组充分放电。
三、预防性维护管理措施
1. 建立周期性检测制度，重点监测运行电流谐波分量变化；
2. 优化散热系统设计，控制绕组温升在绝缘等级允许范围内；
3. 采用真空压力浸渍工艺提升绕组整体机械强度与防潮性能。
规范的检测流程与预防性维护相结合，可显著降低电机绕组短路故障率，延长设备使用寿命。
