寻源宝典半导体封装设备：共晶机主流型号技术解析

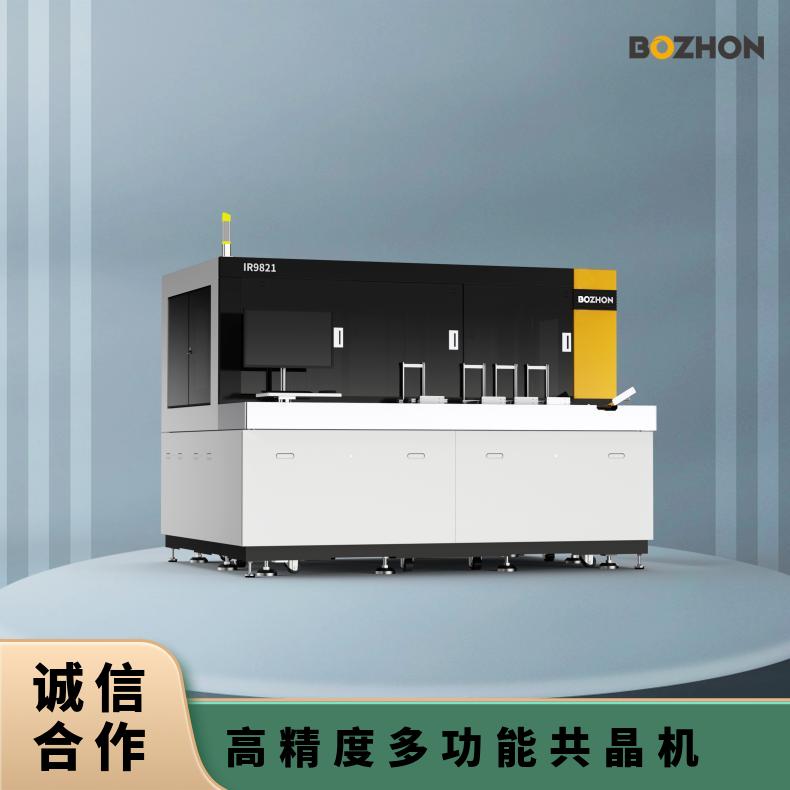

苏州博众半导体有限公司位于苏州市吴江区江陵街道，成立于2022年，专注于高精度共晶机、高速贴片机、AOI检测机等半导体设备的研发与制造。公司深耕半导体领域，凭借二十余年的技术积累，为全球客户提供稳定可靠的精密贴装及检测解决方案，致力于推动半导体行业的技术进步。
系统梳理当前市场主流半导体共晶机的技术特性与应用场景，涵盖微波感应、真空吸附等核心技术原理，为封装工艺选型提供专业参考依据。重点分析五类典型设备在LED、晶圆等细分领域的适配性差异及操作要点。
一、热传导式共晶系统
SST-1000T采用梯度温控焊接技术，通过多级热阻设计实现材料兼容性突破，可处理0.1-5mm粒径范围的芯片。其模块化机械臂系统支持UPH≥300pcs的连续作业，特别适合功率器件封装产线。
二、电磁感应加热设备
TML-VS系列创新应用2.45GHz微波谐振腔体，在LED芯片键合中实现±1.5℃的温控精度。配备的红外热成像系统可实时监控焊点形貌，有效解决GaAs材料的热应力翘曲问题。
三、快速响应型封装方案
TMS-1000H配置氮化铝陶瓷加热台，能在8秒内完成300℃升温过程。其专利脉冲加热技术使能量转化效率达92%，配合PID闭环控制，适用于CPU等热敏感元件的倒装焊工艺。
四、真空环境键合设备
NDC-690搭载10^-3Pa级真空腔体，采用静电吸盘与激光对位系统，实现晶圆级封装±2μm的对准精度。其多区独立温控模块可自定义50-450℃的梯度温度曲线。
五、微间距封装专用机型
NTM-100E通过石英管局部加热技术，在3×3mm作业范围内达到±0.8℃的控温稳定性。集成的高频振动模块能有效消除焊料空洞，满足CSP封装对气密性的严苛要求。
封装工程师应重点考量设备的热管理能力、定位精度与产能参数的平衡，同时结合产品尺寸、材料特性等要素进行综合评估。当前设备技术正向多物理场耦合控制方向发展，智能化程度成为新的竞争维度。
