寻源宝典铝合金压铸工艺全流程技术详解

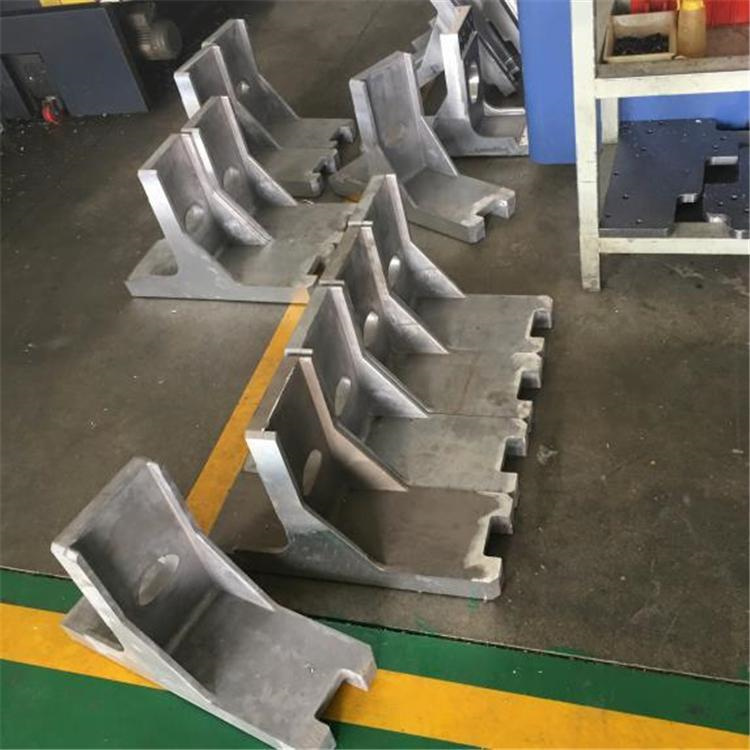

青县鑫都铸造有限公司位于河北省沧州市青县流河镇，专注铝合金铸造领域，主营翻砂铸铝、高压铸造、精密铝合金等产品，广泛应用于机械制造与工业部件。公司自2014年成立以来，依托原厂直供与技术积淀，为客户提供高品质铸铝件及压铸解决方案，专业实力获市场认可。
系统阐述铝合金压铸工艺的关键技术环节，包括模具设计与制造、金属熔炼工艺、高压注射成型技术及后处理工序，分析各阶段工艺参数控制要点及其对成品质量的影响机制。
一、模具系统开发与制造
1.1 结构设计规范
根据产品三维特征建立模流分析模型，设计浇注系统时需平衡金属流动性与凝固收缩率，模芯结构需预留0.5%-0.7%的热膨胀系数。
1.2 材料选择标准
采用H13热作模具钢时需确保硬度达到HRC46-50，型腔表面粗糙度控制在Ra0.8μm以内，模架需进行调质处理以承受800吨以上锁模力。
二、合金熔炼与精炼工艺
2.1 熔体质量控制
采用电阻坩埚炉保持680±10℃熔炼温度，精炼时通入氩气配合六氯乙烷除气，氢含量需控制在0.15ml/100g以下。
2.2 成分调整规范
按照ASTM B85标准添加硅、镁等合金元素，采用直读光谱仪进行成分在线检测，确保各元素偏差不超过±0.3%。
三、高压注射成型技术
3.1 工艺参数设置
注射速度控制在3-5m/s范围内，增压压力维持80-100MPa，模具温度通过模温机保持在180-220℃区间。
3.2 缺陷预防措施
通过真空辅助排气系统将型腔真空度控制在50mbar以下，采用多段压射程序避免卷气缺陷产生。
四、后处理与表面强化
4.1 去应力处理
对结构件进行200℃×4h的时效处理，残余应力消除率需达到85%以上。
4.2 表面改性技术
阳极氧化膜厚控制在10-25μm范围，硬质氧化时电流密度维持2-3A/dm²，封孔处理采用镍盐封闭工艺。
当前铝合金压铸技术正朝着智能化压铸岛方向发展，集成实时监测系统和自适应控制算法，实现工艺参数的动态优化调整。
老板们要是想了解更多关于铝合金压铸的产品和信息，不妨去百度搜索“爱采购”，上面有好多相关产品可以参考对比哦，说不定能给你的选择带来新思路~
